동축 유성 기어박스: 구조, 장점, 용도 및 선택 가이드

A 동축 유성 기어박스 높은 토크, 효율적인 동력 전달, 공간 절약형 구조가 필요한 애플리케이션을 위해 설계된 컴팩트한 고성능 변속기 솔루션입니다. 기존 기어 감속기와 비교하여 동축 유성 기어박스는 유성 기어 전송 시스템과 인라인 입력 및 출력 배열을 결합하여 광범위한 산업 기계에 적합합니다.

시추 장비 및 광산 기계부터 크레인, 농업 기계 및 기타 중부하 작업에 이르기까지 동축 유성 기어박스는 작은 설치 공간을 유지하면서 안정적인 토크 전달을 제공합니다.

하지만 동축 유성 기어박스는 어떻게 작동하며 장비에 적합한 모델을 어떻게 선택해야 할까요?

동축 유성 기어박스란 무엇입니까?

A 동축 유성 기어박스 입력축과 출력축이 동일한 축에 배열된 유성기어 감속기의 일종입니다.

유성 변속기 시스템은 일반적으로 선 기어, 유성 기어, 유성 캐리어 및 내부 링 기어로 구성됩니다.

작동 중에 선기어는 여러 개의 유성기어에 동력을 전달합니다. 유성기어는 내부 링기어와 맞물리면서 태양기어를 중심으로 회전합니다. 여러 기어가 전달된 부하를 공유하기 때문에 유성 기어박스는 상대적으로 컴팩트한 하우징 내에서 높은 토크 용량을 달성할 수 있습니다.

또한 동축 구성을 통해 설치 공간이 제한된 모터 및 기타 기계 구성 요소와 기어박스를 쉽게 통합할 수 있습니다.

동축 유성 기어박스의 주요 장점

1. 높은 토크 용량

유성 전송의 가장 중요한 장점 중 하나는 부하 공유 기능입니다.

여러 유성 기어가 전달된 부하를 분산시켜 기어박스가 높은 토크와 가혹한 작동 조건을 처리할 수 있도록 합니다.

이로 인해 동축 유성 기어박스는 높은 시동 토크, 빈번한 역회전 또는 연속 작동이 필요한 장비에 적합합니다.

2. 컴팩트하고 공간 절약형 디자인

동축 입력 및 출력 배열을 통해 기어박스는 상대적으로 컴팩트한 구조를 유지할 수 있습니다.

일부 기존 변속기 시스템과 비교하여 동축 유성 기어박스는 과도한 설치 공간을 요구하지 않고도 높은 토크 출력을 제공할 수 있습니다.

이는 기어박스를 소형 기계에 통합해야 할 때 특히 유용합니다.

3. 높은 전송 효율

잘 설계된 유성 변속기는 동력이 여러 기어 메시에 분산되기 때문에 높은 기계적 효율성을 달성할 수 있습니다.

효율성이 높으면 에너지 손실을 줄이고 기계의 전반적인 성능을 향상시킬 수 있습니다.

4. 안정적인 운영

대칭형 유성 구조는 중심축 주위에 균형 잡힌 하중 분포를 제공합니다.

이는 고르지 못한 하중을 줄이는 데 도움이 되며 특히 고부하 조건에서 안정적인 작동에 기여합니다.

5. 유연한 감속비

유성 기어박스는 단일 단계, 2단계 또는 다단계 구성을 사용할 수 있습니다.

제조업체는 다양한 유성 스테이지를 결합하여 다양한 출력 속도 및 토크 요구 사항을 충족하는 광범위한 감속비를 제공할 수 있습니다.

동축 유성 기어박스는 어디에 사용됩니까?

동축 유성 기어박스는 컴팩트한 구조와 높은 토크 용량으로 인해 다양한 산업 응용 분야에 적합합니다.

드릴링 장비

드릴링 기계에는 높은 토크, 안정적인 작동 및 충격 하중에 대한 저항이 필요합니다.

동축 유성 기어박스는 높은 토크 출력과 컴팩트한 설치가 중요한 드릴링 장비에 사용할 수 있습니다.

일반적인 응용 분야에는 전기 드릴링 장비, 수평 방향 드릴링 장비, 엔지니어링 드릴링 머신 및 지상 드릴링 장비가 포함됩니다.

광산 기계

광산 장비는 무거운 하중, 먼지, 진동 및 긴 작업 주기 하에서 작동하는 경우가 많습니다.

견고한 동축 유성 기어박스는 컨베이어, 파쇄기, 피더 및 기타 자재 취급 장비와 같은 광산 기계에 필요한 토크와 내구성을 제공할 수 있습니다.

크레인 및 리프팅 장비

크레인 및 리프팅 기계에는 안정적인 토크 전달과 제어된 출력 속도가 필요합니다.

동축 유성 기어박스는 높은 토크와 컴팩트한 크기가 요구되는 리프팅 및 구동 시스템에 통합될 수 있습니다.

농업 및 가축 기계

현대 농업 장비에는 작지만 강력한 전송 시스템이 필요한 경우가 많습니다.

동축 유성 기어박스는 다양한 부하와 까다로운 실외 조건에서 작동하는 농업 기계에 사용할 수 있습니다.

야금 및 산업 장비

야금 및 제조 분야의 중공업 장비는 높은 부하에서 지속적으로 작동하는 경우가 많습니다.

유성 기어박스는 높은 부하 용량과 안정적인 전송 특성으로 인해 까다로운 산업 환경에 적합합니다.

올바른 동축 유성 기어박스를 선택하는 방법은 무엇입니까?

감속비만을 기준으로 기어박스를 선택해서는 안 됩니다.

동축 유성 기어박스를 선택하기 전에 다음 매개변수를 고려하십시오.

출력 토크

기계에 필요한 연속 토크와 피크 토크를 결정합니다.

선택한 기어박스는 정상 작동과 예상치 못한 부하 피크를 모두 처리할 수 있는 충분한 토크 용량을 가져야 합니다.

감속비

감속비는 입력 속도와 출력 속도 사이의 관계를 결정합니다.

장비의 필요한 출력 속도에 따라 적절한 비율을 선택하십시오.

입력 전력 및 속도

기어박스는 모터의 정격 출력 및 입력 속도와 일치해야 합니다.

잘못된 조합은 과도한 열 발생, 과부하 또는 조기 부품 마모를 초래할 수 있습니다.

근무 조건

일일 작업 시간, 부하 유형, 충격 부하, 시동 및 정지 빈도, 주변 온도, 먼지 및 습기, 설치 위치 등 실제 작동 환경을 고려하십시오.

이러한 요소는 적절한 기어박스 구성 및 서비스 요소를 결정하는 데 필수적입니다.

장착 및 출력 구성

장착 치수, 입력 연결, 출력 샤프트, 플랜지 및 설치 방향이 기계와 일치해야 합니다.

OEM 애플리케이션의 경우 맞춤형 장착 및 출력 구성이 필요할 수 있습니다.

SGR 동축 유성 기어박스를 선택하는 것이 좋습니다.

SGR은 유성기어 감속기와 웜기어 감속기를 전문으로 하는 산업용 기어박스 제조업체입니다.

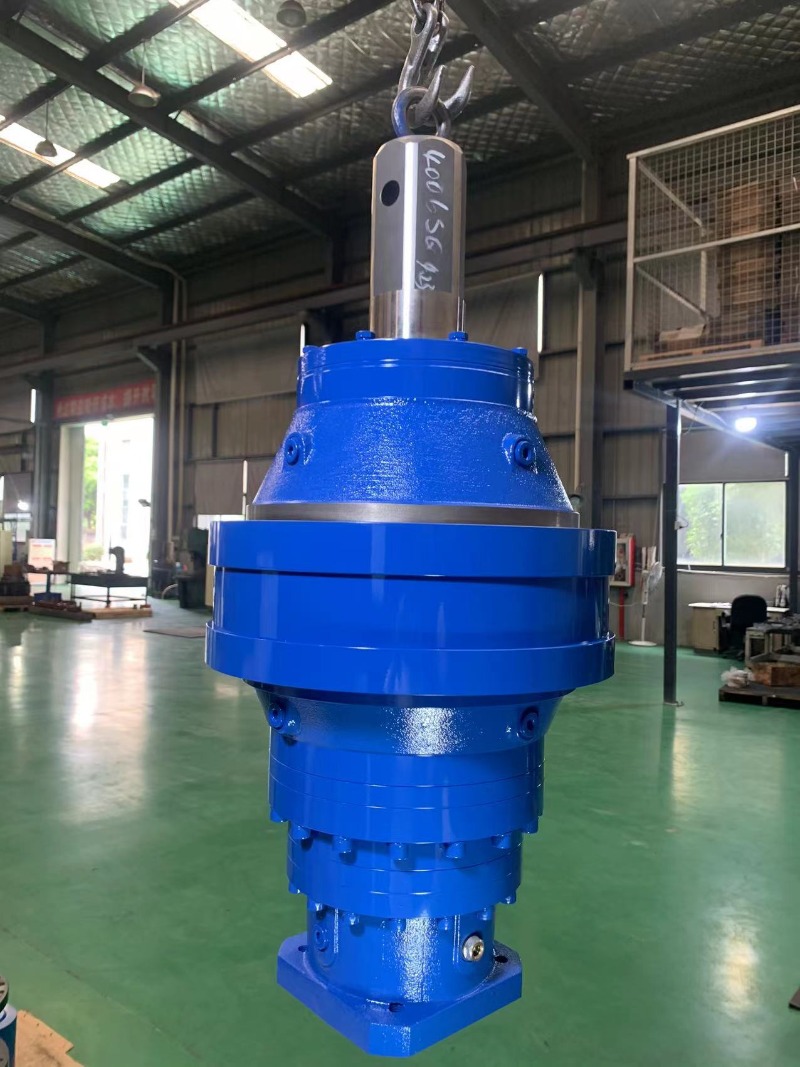

SGR 동축 유성 기어박스는 높은 토크, 콤팩트한 크기, 안정적인 변속기 및 유연한 구성이 필요한 응용 분야를 위해 설계되었습니다.

유성기어박스는 고강도 기어 소재와 정밀 제조 공정을 사용해 기어 내구성과 변속기 성능을 향상시켰습니다.

애플리케이션에 따라 SGR은 다양한 유성 스테이지, 감속비, 입력 구성 및 출력 솔루션을 제공할 수 있습니다.

SGR 유성 기어 감속기는 전기 드릴링 장비, 크롤러 기계, 풍력 장비, 농업 및 축산 기계, 광산 기계, 야금 장비, 크레인 및 리프팅 기계에 널리 사용됩니다.

OEM 기계 제조업체의 경우 SGR은 고객이 모터 전력, 출력 토크, 속도, 설치 치수 및 작업 조건에 따라 적절한 기어박스를 선택할 수 있도록 애플리케이션 기반 기술 지원을 제공할 수도 있습니다.

A 동축 유성 기어박스 유성 변속기의 높은 토크 성능과 공간 절약형 인라인 구성을 결합합니다. 컴팩트한 디자인, 높은 부하 용량, 효율적인 동력 전달 및 유연한 감속비 덕분에 까다로운 산업 기계에 효과적인 솔루션이 됩니다.

동축 유성 기어박스를 선택할 때 제조업체는 기어박스 가격이나 감속비보다 더 많은 것을 고려해야 합니다. 출력 토크, 모터 출력, 작동 조건, 서비스 요소, 장착 치수 및 예상 서비스 수명을 모두 평가해야 합니다.

신뢰할 수 있는 변속기 파트너를 찾는 기계 제조업체의 경우, 경험이 풍부한 유성 기어박스 제조업체를 선택하면 기어박스가 전체 기계에 올바르게 일치하는지 확인하는 데 도움이 될 수 있습니다.(저자, SGR, Angie Zhang)
