이중 포위 웜기어 감속기의 네 가지 주요 장점

산업용 동력 전달의 세계에서 감속기는 고속, 저토크 입력을 저속, 고토크 출력으로 변환하는 데 없어서는 안 될 요소입니다.

사용할 수 있는 다양한 유형 중에서, 이중 봉투 웜기어 감속기 는 기존의 원통형 웜 또는 평기어 시스템이 따라올 수 없는 방식으로 효율성, 소형화 및 견고성을 결합한 고성능 솔루션인 "다크호스"로 부상했습니다.

SGR은 20년 이상의 경험을 보유한 선도적인 중국 산업용 기어박스 제조업체로서 이 첨단 기술을 전문으로 하여 전략적 감속기 부문에서 국가적 리더로 자리매김했습니다. SGR의 이중 외피 웜 기어 감속기는 차별화된 4가지 뚜렷한 장점 덕분에 이제 중금속에서 식품 가공에 이르기까지 까다로운 분야에서 신뢰를 받고 있습니다.

탁월한 효율성을 갖춘 넓은 변속비 범위

일반적으로 효율이 낮은(종종 70% 미만) 표준 웜 기어 감속기와 달리 이중 포위 웜 기어 감속기는 설계 및 비율에 따라 85%~95%의 전송 효율을 달성합니다. 이러한 극적인 개선은 독특한 기하학적 구조에서 비롯됩니다. 웜과 웜 휠은 모두 서로를 감싸는 윤곽을 이루고 있어 여러 톱니를 동시에 맞물릴 수 있습니다. 이는 접촉 면적을 늘리고, 하중을 보다 균일하게 분산시키며, 기존 웜 쌍의 에너지 손실의 주요 원인인 미끄럼 마찰을 최소화합니다. 또한 SGR의 모델은 단일 단계 내에서 5:1~70:1의 광범위한 감속비 범위를 제공하므로 많은 응용 분야에서 복잡한 다단계 기어 트레인이 필요하지 않습니다. 따라서 감속기는 에너지 효율성을 저하하거나 부피를 추가하지 않고도 리프팅 메커니즘, 압출기 또는 인덱싱 테이블과 같이 정밀한 속도 제어 또는 상당한 토크 증폭이 필요한 시스템에 이상적입니다.

컴팩트한 디자인, 부드러운 작동, 저소음

공간 제약은 현대 기계에서 끊임없는 과제입니다. SGR의 이중 외피 웜 감속기는 높은 토크 밀도를 제공하는 본질적으로 컴팩트한 아키텍처로 이 문제를 해결합니다. 강력한 성능에도 불구하고 이 장치는 최소한의 설치 공간을 차지하고 무게도 거의 추가되지 않습니다. 이는 모바일 장비, 로봇 팔 또는 공간이 부족한 개조 프로젝트에 매우 중요합니다. 마찬가지로 중요한 것은 작동 원활성입니다. 웜 샤프트는 20CrMnTi 합금강으로 제조되며 침탄, 담금질 및 정밀 연삭을 거쳐 거울과 같은 마감으로 치면 경도 58-62 HRC를 달성합니다. 주석 함량이 높은 청동 웜휠과 결합하면 맞물림 작업이 매우 조용하고 진동이 없습니다. 실제 작업에서 소음 수준은 일반적으로 식품 공장이나 자동화 창고와 같은 실내 또는 인간과 인접한 환경에서 허용 가능한 한도 내에서 낮게 유지됩니다.

탁월한 부하 용량 및 전송 정확도

이중 엔벨로핑 디자인의 특징은 다중 톱니 접합체 접촉입니다. 표준 웜은 한 번에 1~2개의 톱니만 맞물릴 수 있지만 SGR의 최적화된 형상은 4~6개의 톱니가 동시에 하중을 공유하도록 보장합니다. 이는 원통형 제품에 비해 정적 및 동적 하중 용량을 30~50% 향상시킬 뿐만 아니라 비틀림 강성과 위치 반복성도 향상시킵니다. 미크론 수준의 가공 공차와 엄격한 품질 관리(3차원 측정기(CMM)를 통한 전체 검사 포함)가 결합된 SGR은 모든 감속기가 다양한 하중에서 높은 운동학적 정확도를 유지하도록 보장합니다. 이러한 신뢰성은 크레인 호이스트, 댐 게이트 작동기 및 CNC 회전 테이블과 같이 안전성과 정밀도가 타협할 수 없는 응용 분야에서 선호되는 이유입니다. 특히 높은 감속비(≥30:1)에서 시스템은 기계적 자동 잠금 기능을 나타냅니다. 즉, 웜 휠은 웜을 역구동할 수 없어 외부 구성 요소 없이 고유한 제동 기능을 제공합니다. 이는 수직 리프팅 시스템의 중요한 안전 기능입니다.

쉬운 설치, 유지보수 및 긴 서비스 수명

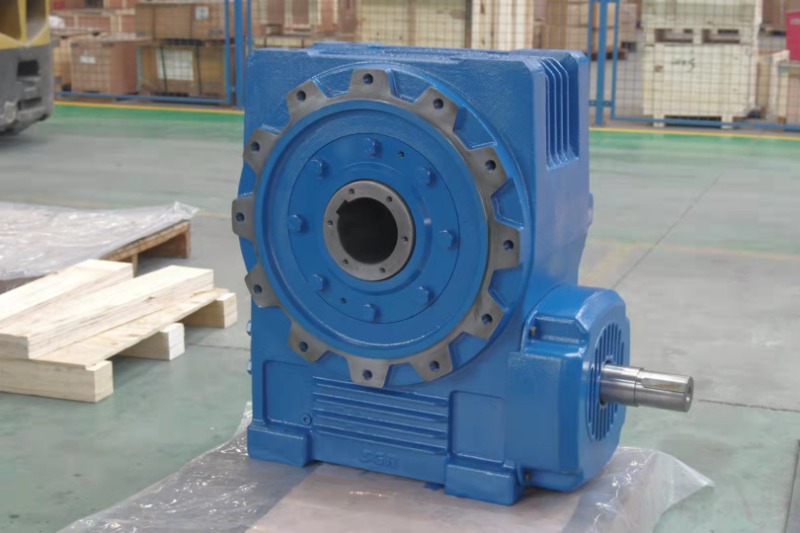

SGR은 사용자 중심 엔지니어링으로 이중 봉투 웜 감속기를 설계합니다. 발 장착형, 플랜지 장착형 및 중공 샤프트 구성을 포함한 다양한 장착 옵션을 통해 기존 드라이브트레인에 원활하게 통합할 수 있습니다. 표준화된 인터페이스는 IEC 및 ISO 표준에 맞춰 호환성을 향상시킵니다. 하우징은 고품질 오일 씰과 환기 밸브를 갖춘 완전 밀봉 구조를 갖추고 있어 혹독하고 먼지가 많거나 습한 환경에서도 윤활유 누출 위험을 대폭 줄입니다. 접근 가능한 오일 주입/배출 포트와 모듈식 구조 덕분에 유지 관리가 단순화되었습니다. 권장되는 합성 오일을 사용한 적절한 윤활의 경우 서비스 간격은 20,000 작동 시간을 초과할 수 있습니다. 이러한 내구성과 서비스 용이성의 조합은 총 소유 비용을 낮추는 것으로 해석됩니다. 이는 공장 관리자와 OEM 모두에게 중요한 고려 사항입니다.

넓은 비율 범위에 걸친 고효율, 컴팩트하고 조용한 작동, 정밀한 탁월한 부하 용량, 사용자 친화적인 유지 관리라는 네 가지 핵심 장점 덕분에 SGR의 이중 엔벨로핑 웜 기어 감속기는 화학 처리, 철강 제조, 건설 기계, 식품 및 음료 및 재생 에너지를 포함한 산업에서 인기 있는 솔루션이 되었습니다. 20년 이상의 R&D, 독점적인 CNC 연삭 기능 및 중국 최초의 전용 환상형 웜 계측 시스템을 바탕으로 SGR은 기어박스만 공급하는 것이 아닙니다. 공학적 자신감을 제공합니다. 수입 감속기에 대한 안정적인 고성능 대안을 모색하는 엔지니어에게 SGR의 이중 엔벨로핑 웜 기어 기술은 혁신, 품질 및 가치의 강력한 조합을 제공합니다. 이는 때로는 가장 예상치 못한 "다크호스"에서 최고의 솔루션이 나온다는 것을 증명합니다.(저자, SGR, Angie Zhang)
