산업 기계, 로봇 공학, 자동차 시스템 및 높은 토크 응용 분야를 위한 플래닛 기어박스를 선택하는 방법

산업 기계, 로봇 공학 및 자동차 시스템은 모두 작은 공간 내에서 높은 토크를 전달할 수 있는 구성 요소에 의존하며, 기계 어셈블리만큼 효과적으로 이를 수행하는 기계 어셈블리는 거의 없습니다. 행성 기어박스 . 이 가이드에서는 이러한 기어 시스템의 작동 방식, 사용 가능한 유형, 까다로운 응용 분야에 적합한 기어 시스템을 선택할 때 무게를 측정하는 방법을 안내합니다.

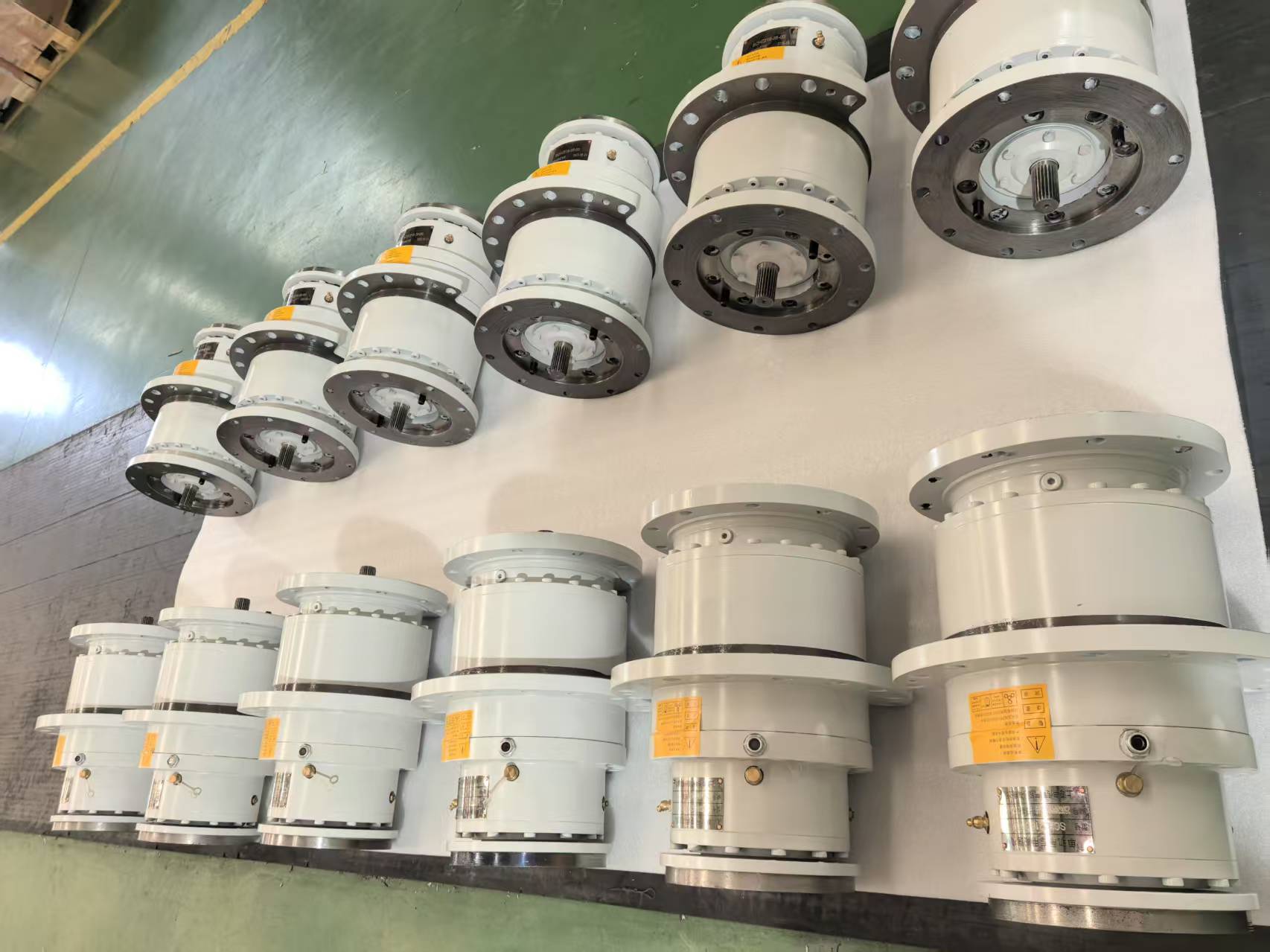

유성 기어박스란 무엇이며 유성 기어 시스템은 어떻게 작동합니까?

유성 기어박스라고도 불리는 유성 기어박스는 중앙 태양 기어, 그 주위를 공전하는 유성 기어 세트, 유성 기어와 맞물리는 내부 톱니가 있는 외부 링 기어 등 세 가지 핵심 구성 요소를 중심으로 구축된 기어 감속 또는 기어 증가 메커니즘입니다. 유성 기어는 회전 캐리어에 의해 제자리에 고정되며, 어떤 구성 요소가 고정되고, 어떤 구성 요소가 구동되고, 어떤 출력이 발생하는지에 따라 어셈블리는 매우 컴팩트한 하우징 내에서 광범위한 감속비를 생성할 수 있습니다.

유성 기어 시스템 구조는 이 디자인에 정의적인 특징을 부여합니다. 단순한 기어 트레인에서처럼 단일 쌍의 기어가 전체 토크를 전달하는 대신 여러 유성 기어가 전달된 하중을 동시에 공유하기 때문에 하중이 한 번에 여러 접점에 분산됩니다. 이 선 기어 유성 기어 링 기어 배열은 토크 전달 기어박스 시스템이 비례적으로 큰 하우징을 요구하지 않고 고용량을 달성하는 방법의 핵심입니다. 그 결과 공간은 제한되어 있지만 토크 요구 사항은 높은 응용 분야에 적합한 소형 기어 감속 메커니즘이 탄생했습니다.

유성 기어박스의 주요 유형은 무엇입니까?

유성 기어박스는 주로 감속 단계 수, 샤프트 방향 및 응용 분야에 필요한 정밀도 수준에 따라 분류됩니다.

단일 스테이지 유성 기어박스

단일 스테이지 유성 기어박스는 적당한 감속비를 달성하기 위해 한 세트의 태양, 유성 및 링 기어를 사용합니다. 이 구성은 작고 효율적이며 일반적으로 필요한 비율이 단일 기어 세트가 실제로 제공할 수 있는 범위 내에 있을 때 선택됩니다.

다단 유성 기어박스

다단계 유성 기어박스는 두 개 이상의 유성 기어 세트를 직렬로 연결하며, 한 단계의 출력이 다음 단계의 입력을 구동합니다. 이는 단일 스테이지 설계보다 훨씬 더 높은 전체 감소율을 허용하지만 추가된 각 스테이지에서 길이와 약간의 백래시가 추가됩니다.

인라인 유성 감속기

인라인 유성 감속기는 입력 및 출력 샤프트를 동일한 축에 유지하므로 모터 및 구동 장비에 대한 연결을 단순화하고 산업 자동화에서 가장 일반적인 구성 중 하나입니다.

직각 유성 기어박스

직각 유성 기어박스에는 베벨 또는 하이포이드 기어 스테이지가 통합되어 동력 전달의 방향을 90도 방향으로 조정합니다. 이는 공간 제약이나 레이아웃 요구 사항으로 인해 인라인 배열이 허용되지 않는 경우에 유용합니다.

정밀 유성 감속기

정밀 유성 기어 장치는 특히 백래시 및 위치 오류를 최소화하기 위해 더 엄격한 공차로 제조되므로 토크 용량만큼 정확도가 중요한 모션 제어 및 로봇 응용 분야에 적합합니다.

유성 기어박스는 일반적으로 어디에 사용됩니까?

플래닛 기어박스는 높은 토크, 컴팩트한 크기, 안정적인 동력 전달이 필요한 다양한 산업 분야에서 널리 사용됩니다.

산업 자동화 기계 용도 유성 기어박스 정밀한 모션 제어와 반복 가능한 위치 지정이 필수적인 서보 구동 축, 인덱싱 테이블 및 포장 장비에 광범위하게 사용됩니다. 로봇 팔은 전체 팔을 가볍고 반응성을 유지하기 위해 작은 하우징에 높은 토크 밀도가 필요하기 때문에 로봇 공학 구동 시스템은 관절 작동을 위해 유성 기어박스에 의존합니다. 컨베이어 벨트 시스템 기어박스 응용 분야는 소형 드라이브 장치가 장시간 작동하면서 가변 부하를 처리해야 하는 경우 유성 설계를 선호합니다. 자동차 변속기 시스템은 자동 변속기 내부의 유성 기어 세트를 사용하여 별도의 많은 기어 쌍 없이 다중 기어비를 달성합니다. 굴삭기 및 크레인의 구동 장치를 포함한 건설 기계 구동 장치는 유성 최종 드라이브를 사용하여 휠이나 트랙에 직접 장착된 소형 하우징에서 무거운 물건을 들어올리고 이동하는 데 필요한 높은 토크를 전달합니다.

유성 기어박스는 어떤 성능 특성을 제공해야 합니까?

잘 설계된 유성 기어박스는 응용 분야에서 가장 많이 요구하는 사항에 따라 토크 용량, 정밀도 및 기계적 효율성의 균형을 맞춰야 합니다.

높은 토크 밀도 기어박스 성능은 전체 부하를 전달하는 단일 쌍이 아닌 여러 기어 메시가 병렬로 작동하는 유성 배열의 부하 공유 특성에서 직접 발생합니다. 낮은 백래시 정밀 기어 설계는 입력과 출력 사이의 회전 유격이 위치 오류로 직접 변환되는 모션 제어 응용 분야에서 가장 중요합니다. 고효율 동력 전달은 기어 톱니 품질, 윤활 및 베어링 선택의 영향을 받습니다. 각 추가 단계 또는 메시 점이 약간의 기계적 손실을 초래하기 때문입니다. 최소한의 진동과 일관된 출력 속도를 의미하는 부드러운 회전 기어 시스템 동작은 제조 정밀도와 태양, 행성 및 링 기어 간의 적절한 정렬에 따라 달라집니다.

유성 기어박스는 어떻게 제조되나요?

유성 기어박스를 제조하려면 모든 기어 구성요소에 걸쳐 엄격한 공차를 달성하도록 설계된 일련의 정밀 가공, 열처리 및 조립 단계가 필요합니다.

이러한 각 단계는 기어박스의 최종 성능에 기여하며, 특히 열처리 또는 정렬 교정과 같은 단계를 건너뛰거나 서두르는 것은 나중에 서비스 중 조기 마모 또는 과도한 백래시로 나타나는 경향이 있습니다.

유성 기어박스는 다른 기어박스 유형과 어떻게 비교됩니까?

유성 기어박스는 여러 기어 감소 접근 방식 중 하나이며 이를 대체 설계와 비교하면 유성 구성이 더 나은 선택인지 명확하게 알 수 있습니다.

유성 기어박스와 웜 기어박스 비교는 일반적으로 토크 밀도와 효율성과 자동 잠금 기능으로 귀결됩니다. 웜 기어박스는 웜과 휠 사이의 슬라이딩 접촉이 유성 기어 세트의 구름 접촉보다 더 많은 마찰을 생성하기 때문에 효율성은 떨어지지만 강력한 자동 잠금 동작을 제공합니다. 헬리컬 기어박스도 높은 효율을 달성할 수 있기 때문에 유성 기어박스와 헬리컬 기어박스 비교는 다소 다릅니다. 그러나 유성 설계는 일반적으로 부하 공유 기어 배열로 인해 동등한 토크 등급에 대해 더 작은 설치 공간을 제공합니다.

이러한 시스템 전반의 기어 감속기 비교는 궁극적으로 애플리케이션의 우선 순위에 따라 달라집니다. 토크 밀도 비교가 유성 설계를 선호하는 곳은 로봇 조인트나 인휠 드라이브와 같이 공간이 제한된 설치에 있는 반면, 웜 및 헬리컬 기어박스는 비용, 단순성 또는 자동 잠금 동작이 소형 유성 레이아웃의 이점보다 중요한 응용 분야에서 일반적으로 사용됩니다.

유성 기어박스의 일반적인 문제나 한계는 무엇입니까?

플래닛 기어박스는 기계적으로 견고하지만 특히 까다로운 듀티 사이클에서 마모 및 작동 문제가 발생하지 않습니다.

유성 기어 베어링 또는 니들 롤러가 반복적인 순환 하중을 경험함에 따라 베어링 마모 기어박스 문제는 시간이 지남에 따라 발생하며, 이러한 마모는 결국 백래시를 증가시키고 위치 정확도를 감소시킬 수 있습니다. 윤활 실패 기어 시스템 문제는 조기 마모의 일반적인 근본 원인입니다. 윤활유가 부적절하거나 품질이 저하되면 기어 ​​맞물림 지점과 베어링 표면에서 마찰과 열이 증가하기 때문입니다. 소음 및 진동 기어박스 증상은 기어 톱니 마모, 베어링 손상 또는 윤활 파손과 같은 문제 발생을 나타내는 경우가 많으며 이러한 증상을 모니터링하면 고장이 발생하기 전에 문제를 파악하는 데 도움이 됩니다. 설치 오류 또는 하중에 따른 샤프트 편향 등 잘못된 정렬 유성 기어 상태로 인해 유성 기어 전체에 고르지 않은 하중 분포가 발생하고 특정 톱니의 마모가 가속화될 수 있습니다. 과부하 손상 기어박스 상황은 토크 요구 사항이 장치의 정격 용량을 초과할 때 발생하며, 이는 심각한 경우 톱니 파손, 베어링 고장 또는 캐리어 변형으로 이어질 수 있습니다.

올바른 유성 기어박스를 어떻게 선택합니까?

올바른 유성 기어박스를 선택하려면 크기나 비용만을 기준으로 선택하기보다는 여러 기술 매개변수를 응용 분야의 특정 요구 사항에 맞춰야 합니다.

체계적인 선택 프로세스는 일반적으로 필요한 출력 토크와 속도를 정의한 다음 비율 옵션을 좁히고 마지막으로 장착 구성과 환경 등급이 설치에 적합한지 확인하는 것으로 시작됩니다. 이러한 단계를 건너뛰면 최대 부하에 비해 크기가 작거나 구동 모터의 속도 범위와 일치하지 않는 기어박스를 선택할 위험이 높아집니다.

유성기어박스 기술의 향후 동향은 무엇입니까?

유성 기어박스 기술은 자동화, 정밀 제조 및 재료 엔지니어링 분야의 광범위한 추세와 함께 계속해서 발전하고 있습니다.

소형 자동화 드라이브는 점점 더 모터, 기어박스 및 제어 전자 장치를 단일 하우징에 통합하여 유성 설계의 토크 밀도 이점을 유지하면서 설치 복잡성을 줄입니다. 스마트 상태 모니터링 기어박스 시스템은 내장된 센서를 사용하여 진동, 온도 및 윤활 상태를 추적하므로 유지 관리 팀은 예상치 못한 가동 중단 시간이 발생하기 전에 문제가 발생하는 것을 식별할 수 있습니다. 자동화된 장비가 인간 작업자와 공유되는 환경으로 이동하여 치형 설계 및 제조 정밀도가 향상됨에 따라 저소음 기어 설계의 우선 순위가 높아지고 있습니다. 향상된 합금 선택 및 표면 처리를 포함한 고급 재료 기어 엔지니어링은 기어 수명을 연장하고 동일한 물리적 범위 내에서 더 높은 토크 등급을 허용합니다. 이러한 개발은 더욱 지능적이고 컴팩트하며 현대 자동화 시스템의 요구 사항에 더 적합한 유성 기어박스를 지향합니다.

FAQ

유성기어박스란?

유성 기어박스는 중앙 선 기어, 선회 유성 기어 및 외부 링 기어를 중심으로 구축된 기어 감속 메커니즘으로, 컴팩트한 하우징 내에서 높은 토크를 전달하도록 설계되었습니다.

유성기어박스는 어떤 용도로 사용되나요?

유성 기어박스는 일반적으로 로봇 공학, 산업 자동화, 자동차 변속기 및 중장비 분야에서 모터와 구동 장비 사이의 속도를 줄이고 토크를 높이는 데 사용됩니다.

유성 기어 시스템은 어떻게 작동합니까?

유성 기어 시스템은 유성 기어가 중앙 선 기어 및 외부 링 기어와 동시에 맞물려 작동하며 구성에 따라 캐리어, 선 기어 또는 링 기어가 입력, 출력 또는 고정 요소 역할을 합니다.

유성기어박스의 장점은 무엇인가요?

유성 기어박스의 장점으로는 높은 토크 밀도, 토크 용량에 비해 컴팩트한 크기, 동축 샤프트 정렬, 여러 기어 메시에 걸친 부하 공유 등이 있습니다.

유성 기어박스와 웜 기어박스 중 어느 것이 더 좋나요?

유성 기어박스는 일반적으로 더 높은 효율성과 토크 밀도를 제공하는 반면 웜 기어박스는 특정 고정 응용 분야에 유용한 자동 잠금 동작을 제공하기 때문에 보편적으로 더 나은 것은 아닙니다.

유성 기어박스는 얼마나 오래 지속됩니까?

유성 기어박스의 서비스 수명은 부하 조건, 윤활 유지 관리, 정렬 등의 요소에 따라 달라지며 적절하게 유지 관리된 장치는 일반적으로 정격 조건에서 긴 작동 수명을 제공합니다.
