광산 장비는 가장 까다로운 산업 환경에서 작동합니다. 무거운 하중, 높은 토크, 연속 작동, 먼지, 진동, 충격 하중 및 제한된 설치 공간은 모두 변속기 시스템에 중요한 요구 사항입니다.
이러한 이유로, 기어박스 광산 기계의 가장 중요한 구성 요소 중 하나입니다. 적절하게 선택된 기어박스는 높은 토크를 안정적으로 전달하고 안정적인 작동을 유지하며 예상치 못한 가동 중지 시간의 위험을 줄이는 데 도움이 됩니다.
다양한 산업용 기어박스 기술 중에서 유성 기어박스는 높은 토크 밀도, 컴팩트한 구조, 효율적인 동력 전달 및 여러 유성 기어에 부하를 분산시키는 능력으로 인해 중부하 작업용으로 널리 고려됩니다.
하지만 어떻게해야합니까? 유성 기어박스 광산 장비로 선정됩니까? 그리고 어떤 광산 응용 분야가 행성 전송 기술의 이점을 누릴 수 있습니까?
이 기사에서는 광산 기계용 유성 기어박스를 선택할 때 고려해야 할 주요 사항을 설명하고 일반적인 응용 분야를 살펴봅니다.
광산 기계는 까다로운 조건에서 지속적으로 작동하면서 높은 출력 토크가 필요한 경우가 많습니다.
유성기어박스는 선기어, 다중 유성기어, 유성캐리어, 링기어로 구성됩니다. 단일 기어 쌍을 통해 전체 하중을 전달하는 대신 유성 기어가 전달된 하중을 공유합니다.
이 아키텍처는 대규모 채굴 애플리케이션에 여러 가지 이점을 제공합니다.
광산 장비는 상대적으로 낮은 출력 속도에서 높은 토크가 필요한 경우가 많습니다.
유성 기어박스의 부하 공유 구조를 통해 여러 기어 메시가 동시에 토크를 전달할 수 있습니다. 이로 인해 유성 기어박스는 상대적으로 컴팩트한 기어박스 패키지 내에서 높은 토크가 필요한 응용 분야에 적합합니다.
채굴기는 크고 강력할 수 있지만 기어박스에 사용할 수 있는 설치 공간이 항상 무제한인 것은 아닙니다.
유성 기어박스는 토크 요구 사항이 비슷한 일부 기존 기어박스 구성과 동일한 전체 크기를 요구하지 않고도 높은 토크 전달 용량을 제공할 수 있습니다.
이러한 높은 토크 밀도는 기어박스 무게와 설치 공간을 제어해야 할 때 특히 유용합니다.
광산 장비는 작동 중에 부하 변동과 기계적 충격을 경험할 수 있습니다.
여러 유성 기어가 토크 전달에 참여하기 때문에 하중이 여러 기어 메시에 분산될 수 있습니다. 따라서 적절하게 설계된 유성 시스템은 까다로운 중부하 작업에 필요한 구조적 특성을 제공할 수 있습니다.
많은 채굴 기계는 유지 관리 기회가 제한되어 장기간 작동됩니다.
적절한 듀티 사이클, 윤활 시스템, 열 조건 및 부하 요구 사항에 맞게 설계된 유성 기어박스는 지속적인 산업 운영을 위한 안정적인 변속기를 제공할 수 있습니다.
그러나 기어박스 선택은 여전히 중요합니다. 유성 기어박스는 단순히 유성 설계이기 때문에 모든 채굴 기계에 자동으로 적합하지는 않습니다.
유성 기어박스는 광범위한 광산 및 광물 처리 장비에 사용할 수 있습니다.
특정 기어박스 구성은 기계, 필요한 토크, 속도, 장착 배열 및 작동 조건에 따라 다릅니다.
벨트 컨베이어는 광석, 석탄, 광물 및 기타 벌크 자재를 운반하는 데 널리 사용됩니다.
컨베이어 구동 시스템에는 높은 시동 토크와 안정적인 연속 작동이 필요할 수 있습니다. 유성 기어박스는 상대적으로 컴팩트한 패키지로 높은 토크 전달을 제공할 수 있어 까다로운 컨베이어 드라이브 애플리케이션에 적합합니다.
컨베이어 시스템의 경우 엔지니어는 다음을 고려해야 합니다.
기어박스는 모터 출력만 고려하기보다는 실제 컨베이어 부하에 따라 선택해야 합니다.
드릴링 장비는 다양한 지면 조건에서 작업하는 동안 제어된 토크와 속도가 필요합니다.
전기 또는 유압 드릴링 시스템은 드릴링 중에 상당한 부하 변동을 경험할 수 있습니다. 따라서 기어박스는 안정적인 동력 전달을 유지하면서 반복적인 부하를 견뎌야 합니다.
유성 기어박스는 높은 토크, 컴팩트한 크기, 견고한 구조가 중요한 드릴링 작업에 특히 적합합니다.
기계 설계에 따라 기어박스는 회전 구동, 주행 구동 또는 기타 변속기 기능에 맞게 구성될 수 있습니다.
광산 작업에서는 강력한 전송 시스템이 필요한 대규모 굴착 및 건설 기계를 사용하는 경우가 많습니다.
높은 토크와 컴팩트한 변속기가 요구되는 다양한 구동 메커니즘에 유성 기어박스를 고려할 수 있습니다.
이러한 응용 분야의 경우 엔지니어는 공칭 토크뿐만 아니라 가속도, 충격 하중, 듀티 사이클, 외부 반경방향 또는 축방향 하중을 포함한 실제 작동 조건도 평가해야 합니다.
분쇄 및 재료 가공 장비는 단단하거나 불규칙한 재료를 처리할 때 상당한 부하 변동을 경험할 수 있습니다.
따라서 변속기 시스템은 기계의 실제 토크와 충격 부하 특성을 수용하도록 설계되어야 합니다.
유성 기어박스는 높은 토크 밀도와 견고한 변속기가 필요할 때 사용할 수 있지만 기어박스 구성은 특정 기계에 주의 깊게 일치해야 합니다.
올바른 유성 기어박스를 선택하는 것은 단순히 모터 출력을 일치시키는 것 이상을 의미합니다.
여러 기술 매개변수를 평가해야 합니다.
토크는 가장 중요한 선택 매개변수 중 하나입니다.
필요한 기어박스 토크는 단순히 모터의 정격 출력이 아니라 실제 기계 부하에서 결정되어야 합니다.
엔지니어는 다음을 고려해야 합니다.
대형 광산 기계의 경우 토크 용량이 부족하면 기어 마모가 가속화되고 과열되거나 조기 고장이 발생할 수 있습니다.
필요한 감속비는 모터 속도와 원하는 출력 속도에 따라 다릅니다.
예를 들면:
기어비 = Input Speed / Output Speed
유성 기어박스는 다양한 단계 수로 구성되어 다양한 감속비를 달성할 수 있습니다.
단일 스테이지 유성 기어박스는 일반적으로 상대적으로 적당한 감속비가 필요한 곳에 사용되는 반면, 2단 또는 다단 유성 기어박스는 더 큰 속도 감소가 필요한 애플리케이션에서 더 높은 감속비를 제공할 수 있습니다.
단수는 필요한 비율, 토크, 효율, 치수 및 작동 조건에 따라 선택해야 합니다.
기어박스 선택 시에는 모터의 정격 출력과 입력 속도도 고려해야 합니다.
두 모터의 출력은 동일하지만 작동 속도가 다르므로 기어박스 토크 요구 사항이 달라질 수 있습니다.
따라서 기어박스 제조업체는 출력 정격뿐 아니라 완전한 모터 정보를 받아야 합니다.
광산 장비는 이상적인 조건에서 작동하는 경우가 거의 없습니다.
기어박스는 다음에 노출될 수 있습니다.
기어박스를 선택할 때 이러한 요소를 고려해야 합니다.
윤활 시스템, 밀봉 설계, 하우징 구성, 베어링 및 기어 재료는 모두 의도한 작동 환경에 적합해야 합니다.
기어박스는 기계에 물리적으로 맞아야 합니다.
모델을 선택하기 전에 엔지니어는 다음을 확인해야 합니다.
OEM 프로젝트의 경우 맞춤형 입력 및 출력 구성이 필요할 수 있습니다.
광산 응용 분야에서는 기어박스에 상당한 기계적 요구 사항이 적용되므로 내부 구성 요소의 품질이 중요합니다.
견고한 유성 기어박스의 경우 20CrMnTi 합금강과 같은 기어 소재를 적절한 열처리 및 가공 공정과 함께 사용할 수 있습니다.
예를 들어 SGR 유성 기어박스는 기어에 침탄, 담금질, 정밀 연삭 등의 공정을 사용합니다.
침탄 및 담금질은 기어의 표면 경도와 내마모성을 향상시킬 수 있으며, 정밀 연삭은 치면 품질과 기어 맞물림 정확도를 향상시킬 수 있습니다.
기어박스의 내부 제조 표준은 매우 다르지만 외부적으로는 다른 제품과 거의 동일해 보일 수 있으므로 제조 품질이 특히 중요합니다.
따라서 산업 구매자의 경우 공급업체에 다음 사항을 문의하는 것이 유용합니다.
이러한 요소는 기어박스 신뢰성과 서비스 수명에 큰 영향을 미칠 수 있습니다.
모든 채굴 기계에 적합한 단일 유성 기어박스 구성은 없습니다.
애플리케이션에 따라 제조업체는 다음을 포함하여 다양한 구성을 제공할 수 있습니다.
입력 및 출력 샤프트는 동일한 축에 배열됩니다.
이러한 구성은 콤팩트한 변속기 배열을 제공할 수 있으며 다양한 산업용 구동 시스템에 적합합니다.
기계 레이아웃에서 입력 및 출력 방향을 비스듬히 배열해야 하는 경우 직각 구성을 사용할 수 있습니다.
이는 엔지니어가 공간이 제한된 장비에서 기어박스 설치를 최적화하는 데 도움이 될 수 있습니다.
더 높은 감속비가 필요한 경우 여러 유성 스테이지를 결합할 수 있습니다.
이로 인해 다단계 유성 기어박스는 높은 토크와 상당한 속도 감소가 필요한 응용 분야에 적합합니다.
최종 구성은 기어박스 크기만을 기준으로 선택하기보다는 실제 작동 요구 사항에 따라 결정해야 합니다.

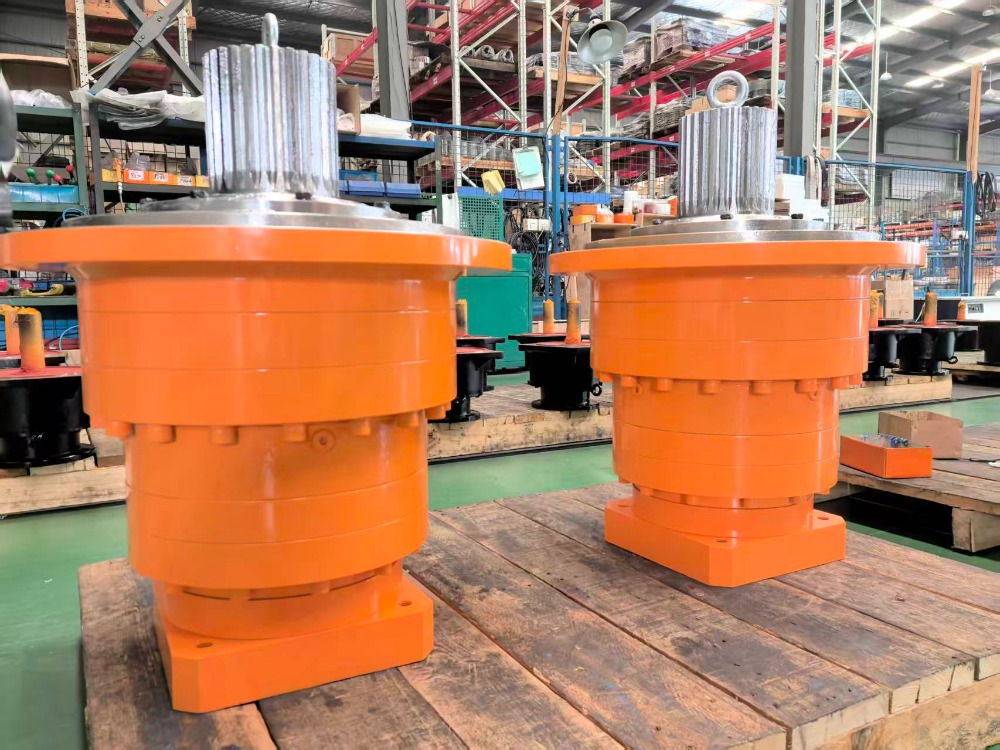

SGR은 광업, 시추, 리프팅, 야금, 농업 및 기타 중장비를 포함한 까다로운 산업 응용 분야를 위한 유성 기어박스를 개발 및 제조합니다.
채굴 애플리케이션의 경우 SGR은 다음과 같은 몇 가지 주요 요소에 중점을 둡니다.
높은 토크 전달: 유성 구조를 통해 여러 기어가 전달된 부하를 공유할 수 있어 높은 토크 적용을 지원합니다.
견고한 기어 구조: SGR 유성 기어박스는 침탄, 담금질 및 정밀 연삭 공정과 결합된 20CrMnTi와 같은 고강도 기어 재료를 사용할 수 있습니다.
유연한 구성: 기계 요구 사항에 따라 다양한 단계, 비율, 입력 배열, 출력 구성 및 장착 옵션을 고려할 수 있습니다.
OEM 맞춤화: 장비 제조업체의 경우 기어박스 사양을 실제 기계 설계 및 작동 조건에 맞게 조정할 수 있습니다.
기술 지원: SGR은 고객에게 기어박스 선택, 기술 커뮤니케이션, 구성 및 애플리케이션 관련 요구 사항을 지원할 수 있습니다.
광산 장비 제조업체의 목표는 단순히 기계에 맞는 기어박스를 찾는 것이 아닙니다.
목표는 기계의 토크, 속도, 듀티 사이클, 설치 조건 및 작동 환경에 맞는 변속기 솔루션을 찾는 것입니다.
광산 장비 제조업체와 엔지니어는 주문하기 전에 다음 정보를 준비해야 합니다.
완전한 작동 정보를 제공하면 기어박스 제조업체가 보다 적절한 구성을 권장할 수 있습니다. (저자, SGR, 앤지 장)
