모듈식 설계 숙달: 웜 기어헤드 및 소형 자동화와 서보 모터 통합

** 유성 웜기어 **는 높은 비율 감소(웜 단계에서)와 높은 토크 밀도(유성 단계에서)의 융합을 나타냅니다. 자동화 및 로봇 공학의 주요 기술적 과제는 기어 설계 자체뿐만 아니라 다양한 구동 모터와의 원활하고 컴팩트하며 표준화된 통합입니다. 높은 효율성 달성 웜 기어헤드와 서보 모터 통합 표준화된 인터페이스와 최소한의 조립 볼륨을 활용하는 견고한 **모듈식 유성 웜 기어 설계**가 필요합니다.

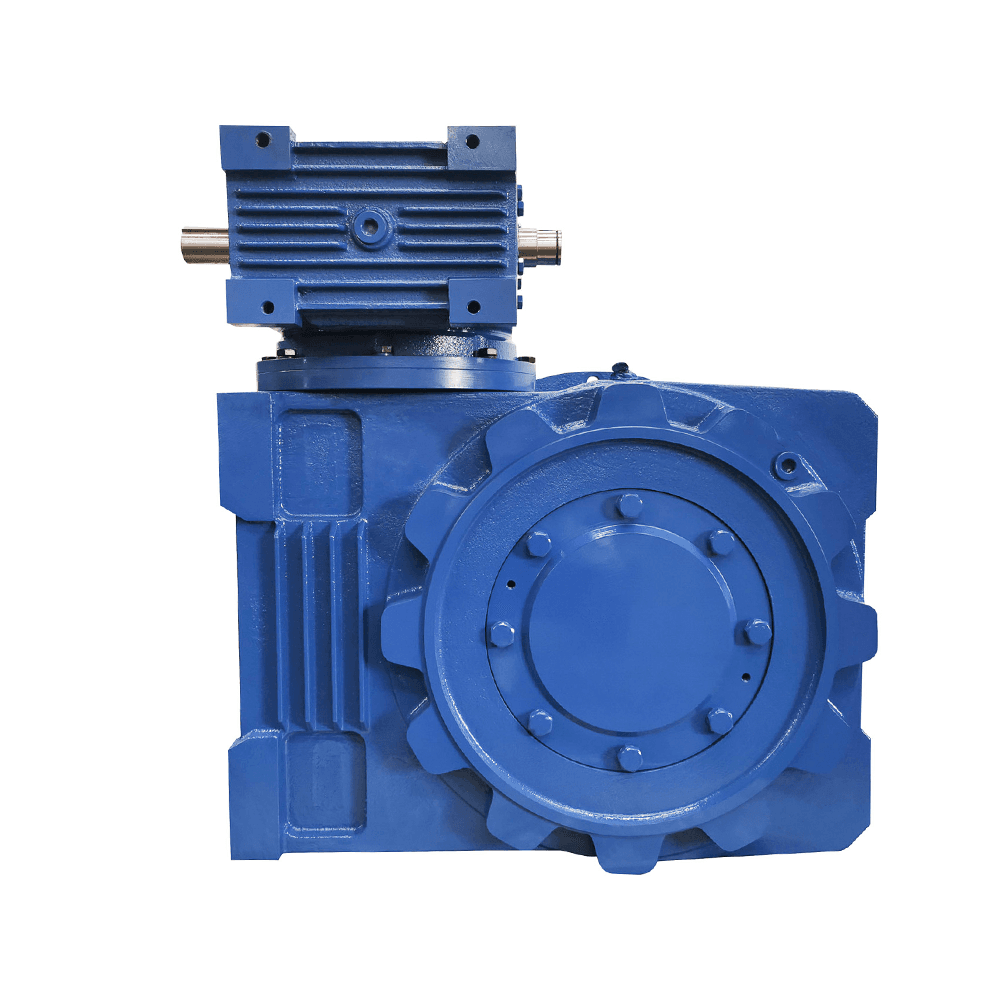

더블 스테이지 토로이달 웜기어 감속기

모듈화의 필요성: 원리 모듈형 유성 웜기어 설계

모듈식 아키텍처를 통해 B2B 공급업체는 주문마다 새로운 하우징을 엔지니어링하지 않고도 다양한 모터 사양에 맞게 기어박스를 신속하게 구성할 수 있습니다.

다양성을 위한 표준화된 인터페이스

• **주요 인터페이스 구성 요소:** 모듈화는 기어박스 하우징을 기능 블록, 가장 중요하게는 모터 어댑터 플랜지(입력) 및 출력 플랜지/샤프트 구성으로 분할하여 달성됩니다.
• **유연성:** 이를 통해 모든 제조업체의 다양한 모터 프레임 크기(예: NEMA 23, 34 또는 다양한 IEC 크기)를 수용하도록 입력 블록을 교체하는 동안 코어 **유성 웜 기어** 메커니즘을 변경하지 않고 그대로 유지할 수 있습니다.

재고 관리에서 모듈식 아키텍처의 이점

제조 및 조달 관점에서 모듈화는 복잡성을 크게 줄여줍니다. 공급업체는 핵심 기어 장치의 재고를 유지하고 사전 가공된 어댑터 플랜지의 재고를 더 적게 유지할 수 있어 비모듈식 맞춤형 가공 솔루션에 비해 리드 타임을 단축할 수 있습니다.

모듈형 및 맞춤형 통합 표

입력측 통합: 기어박스용 표준화된 모터 어댑터 플랜지

모터 어댑터는 통합의 핵심입니다. 그 디자인은 기계적 호환성과 드라이브 트레인의 정밀도를 모두 결정합니다.

어댑터 플랜지 및 커플링 표준 정의(예: IEC/NEMA)

• **플랜지 표준화:** 기어박스용 표준화된 모터 어댑터 플랜지 국제 치수 표준(예: IEC B5 또는 NEMA C-Face)을 엄격히 준수해야 합니다. 이는 다양한 글로벌 공급업체의 모터 간의 기계적 호환성을 보장합니다.
• **커플링 설계:** 내부 커플링은 모터 샤프트 키홈 또는 스플라인을 수용해야 하며 종종 마찰 잠금 장치 또는 클램핑 허브 메커니즘을 활용합니다. 커플링은 작은 진동을 완화하고 축 정렬을 보장하면서 전체 입력 토크를 안정적으로 전달해야 합니다.

최적의 모터-기어박스 동심도를 달성하기 위한 전략

동심도, 즉 모터 샤프트와 기어박스 입력 샤프트의 정렬이 중요합니다. 정렬 불량은 베어링 마모를 가속화하고 소음을 발생시킵니다. 어댑터 플랜지의 정밀 가공과 센터링 파일럿(스피곳 위치 지정)의 사용은 방사형 런아웃을 최소화하고 고속 작업에서 원활한 작동에 필요한 높은 정렬을 달성하기 위한 타협할 수 없는 전략입니다.

밀도 달성: 로봇공학용 소형 유성 웜 기어박스

자동화, 특히 로봇공학과 자재 취급 분야에서는 크기와 무게가 중요한 성능 제약 조건입니다. **유성 웜 기어** 하이브리드는 본질적으로 여기서 이점을 제공합니다.

웜-행성 하이브리드 구조의 공간 절약 이점

• **웜기어의 장점:** 첫 번째(웜) 스테이지는 콤팩트한 수직 배열로 높은 감속비를 제공하므로 다단계 인라인 유성 시스템에 비해 전체 장치의 축 길이가 크게 단축됩니다.
• **유성기어의 장점:** 두 번째(유성기어) 단계는 출력에 필요한 높은 토크 밀도를 보장하므로 **유성기어 웜 기어**가 이상적입니다. 로봇공학용 소형 유성 웜 기어박스 공간이 중요한 곳.

최소한의 부피와 낮은 진동을 위한 하우징 설계

효과적인 로봇공학용 소형 유성 웜 기어박스 설계에는 높은 강성을 유지하면서 하우징 재료를 최소화하기 위한 유한 요소 분석(FEA)이 필요합니다. 하우징 형태는 열 방출을 최대화하고 내부 베어링에 견고한 지지력을 제공하여 최대 부하 시 편향을 최소화하고 정밀 자동화에 필수적인 낮은 진동 특성을 보장하도록 설계되었습니다.

성능 시너지: 자동화를 위한 유성 웜 드라이브 최적화

통합은 전체 시스템 성능을 저하시키는 것이 아니라 향상시켜야 합니다.

통합 시스템의 백래시 제어 및 비틀림 강성

• **백래시:** 정밀 자동화를 위해서는 낮은 백래시가 중요합니다. 입력 커플링과 어댑터의 품질은 측정된 시스템 백래시에 직접적인 영향을 미칩니다. 자동화용으로 설계된 **유성 웜 기어** 장치는 5분각 미만의 백래시를 달성하기 위한 엄격한 공차 가공 기능을 갖추고 있습니다.
• **강성:** 정확하고 순간적인 토크 전달을 보장하려면 모터 샤프트, 커플링, 기어박스 입력 등 전체 통합 시스템에서 높은 비틀림 강성이 필요하며, 이는 핵심 목표입니다. 자동화를 위한 유성 웜 드라이브 최적화 .

열 관리 웜 기어헤드와 서보 모터 통합

웜 스테이지는 슬라이딩 마찰로 인해 본질적으로 더 많은 열을 발생시킵니다. 효과적인 웜 기어헤드와 서보 모터 통합 어댑터 플랜지 인터페이스에 열 전달 화합물을 사용하고 하우징 표면적을 최적화하여 온도 상승을 관리하고 기어 윤활제와 모터 씰의 수명을 보존함으로써 이를 고려해야 합니다.
