단일 단계 토로이드 웜 기어 리 설정 : 설계, 장점 및 응용 프로그램

의 기본 사항을 이해합니다 단일 단계 토로이드 웜 기어 리더러

Toroidal Worm Gear Reduers는 전력 전송 기술의 상당한 발전을 나타내며 기존 웜 기어 설계에 비해 고유 한 이점을 제공합니다. 단일 단계 구성은 많은 산업 응용 분야에 혁명을 일으킨 간단하고 효율적인 패키지로 소형 토크 변환을 제공합니다.

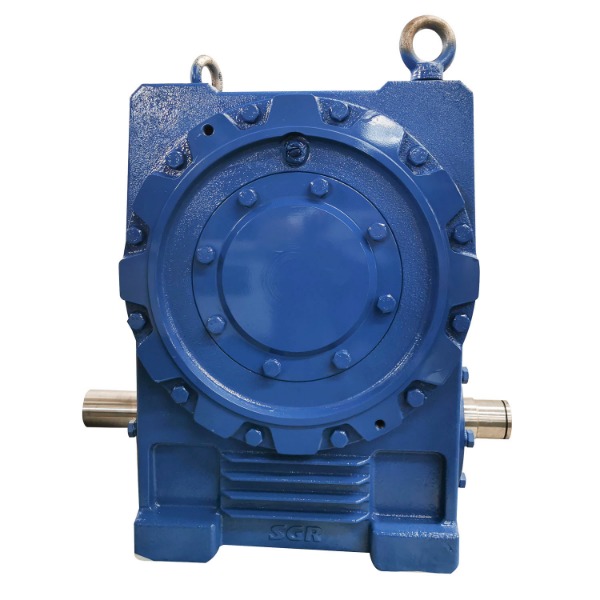

고효율 이중 봉투 벌레 기어 감속기

Toroidal 디자인이 특별한 이유는 무엇입니까?

토 로이드 모양은 이러한 감속기에서 벌레 휠의 반죽과 같은 곡률을 나타냅니다. 이 형상은 표준 설계에 비해 벌레와 휠 사이에 더 많은 접촉점을 생성합니다. 원통형 웜 기어는 일반적으로 라인 접촉을 가지고 있지만 단일 단계 토로이드 웜 기어 리더러 면적 접촉을 달성하여 여러 치아를 통해 동시에 하중을 분배합니다. 이 근본적인 차이는 몇 가지 장점을 가져옵니다.

• 동일한 발자국에서 더 높은 하중 용량
• 마찰 감소를 통한 효율성 향상
• 마모 배포로 인한 서비스 수명이 길어집니다
• 진동이 적은 부드러운 작동

주요 구성 요소 및 기능

이러한 감속기의 해부학을 이해하면 성능 특성을 이해하는 데 도움이됩니다. 기본 구성 요소에는 다음이 포함됩니다.

• Toroidal Worm Wheel : 벌레와 맞물린 곡선이있는 기어
• 모래 시계 웜 : 특별히 프로파일 링 된 스레드가있는 입력 샤프트
• 주택 : 정밀한 정렬을 유지하는 정밀 모반 인클로저
• 베어링 : 방사형 및 축 방향 하중을 처리하는 부품을지지합니다

비교 표준 디자인에 대한 토로이드 웜 기어 박스

기어 감소 옵션을 평가할 때 성능 차이를 이해하면 정보에 입각 한 선택 결정을 내릴 수 있습니다. 아래에서 우리는 Toroidal과 기존 벌레 기어 감속기 간의 주요 매개 변수를 비교합니다.

효율성과 에너지 절약

토로이드 설계의 접촉 역학은 기본적으로 효율성 특성을 변화시킵니다. 표준 웜 기어가 단일 단계 구성에서 50-70% 효율을 달성 할 수있는 경우 표준 디자인에 대한 토로이드 웜 기어 박스 일반적으로 15-25%의 개선을 보여줍니다. 이 표는 일반적인 효율 범위를 보여줍니다.

로드 용량 및 내구성

토로이드 시스템의 다중 계약은 하중 용량을 크게 증가시킵니다. 테스트에 따르면 토 로이드 감소기는 동등한 크기의 표준 웜 기어보다 30-50% 더 높은 토크 하중을 처리 할 수 있습니다. 이 장점은 다음과 같습니다.

• 분산 접촉 압력
• 최적화 된 윤활 유지
• 피크 응력 농도 감소

중요한 요소 토로이드 속도 감소기 선택 응용 프로그램의 경우

적절한 감속기 선택은 애플리케이션 요구 사항에 대한 여러 기술 매개 변수를 평가해야합니다. 이러한 고려 사항은 최적의 성능과 수명을 보장합니다.

토크 및 속도 요구 사항

필요한 토크를 계산하려면 작동 하중 및 피크 하중을 모두 분석합니다. 을 위한 토로이드 속도 감소기 선택 엔지니어는 다음을 고려해야합니다.

• 연속 작동 토크
• 최대 충격 하중
• 입력/출력 속도 범위
• 듀티 사이클 특성

환경 조건

토 로이드 감속기는 다양한 환경 스트레스 하에서 다르게 성능을 발휘합니다. 주요 요인은 다음과 같습니다.

• 윤활에 영향을 미치는 온도
• 씰이 필요한 오염 물질 노출
• 부식성 대기 물질을 지시합니다
• 장착 방향은 윤활에 영향을 미칩니다

유지 보수 모범 사례 고효율 토로이드 기어 드라이브

Toroidal Design은 기존 웜 기어보다 유지 보수가 적을 필요가 있지만 적절한 관리는 서비스 수명을 크게 확장하고 성능을 유지합니다.

윤활 요구 사항

독특한 형상 고효율 토로이드 기어 드라이브 특정 윤활 접근법이 필요합니다.

• 고온 응용에 합성 윤활유를 사용하십시오
• 최적의 치아 접촉을 위해 적절한 오일 수준을 유지하십시오
• 정기적 인 샘플링을 통해 윤활유 상태를 모니터링합니다
• 제조업체 권장 변경 간격을 따르십시오

정렬 및 장착 점검

적절한 설치는 수년간의 문제없는 작동을 보장합니다. 중요한 수표에는 다음이 포함됩니다.

• 기본 장착 표면 평탄도
• 샤프트 정렬 공차
• 패스너 토크 사양
• 열 성장 고려 사항

탐험 소형 토로이드 감속기 응용 산업 전반에 걸쳐

단일 단계 토로이드 감속기의 고유 한 이점은 공간과 효율이 중요한 수많은 산업 응용 분야에 이상적입니다.

자재 취급 시스템

컨베이어 및 리프팅 장비에서 소형 토로이드 감속기 응용 빛나기 때문에 :

• 높은 토크 밀도는 공간 제약에 적합합니다
• 원활한 작동은 제품 손상을 줄입니다
• 효율성은 지속적인 운영에서 에너지 비용을 낮 춥니 다

포장 기계

포장 라인의 모션 제어 요구 사항은 다음의 이점을 얻습니다.

• 정확한 포지셔닝 기능
• 오랜 기간 동안 반복 가능한 성능
• 인간 환경에서 조용한 운영

Toroidal Worm 기어 기술의 향후 개발

진행중인 연구는 이미 인상적인 전력 전송 구성 요소의 기능을 더욱 향상시킬 것을 약속합니다.

재료 과학 발전

신흥 재료는 토로이드 기어 성능에 혁명을 일으킬 수 있습니다.

• 나노 구조화 된 표면 처리는 마찰을 줄입니다
• 강도와 가벼움을 결합한 복합 재료
• 유지 보수가없는 운영을위한 자체 러브릭 재료

스마트 감속기 개념

Industry 4.0 기술과의 통합은 다음과 같습니다.

• 임베디드 센서를 통한 조건 모니터링
• 예측 유지 보수 알고리즘
• 동적 성능 조정
