단일 및 다단 유성 기어박스의 비교 및 ​​장점

유성 기어박스는 높은 토크 밀도, 컴팩트한 디자인, 우수한 부하 분산으로 인해 산업 자동화, 로봇 공학, 항공 우주 및 중장비에 널리 사용됩니다. 다양한 구성 중에서 단일 스테이지 및 다단 유성 기어박스 가장 일반적인 두 가지 유형입니다.

유성기어 감속기가 "최고 중의 최고"라면, 유성기어 감속기 제품군 중 다단 유성기어 감속기는 탁월한 토크 출력 성능, 넓은 감속비 범위 및 원활한 작동 덕분에 "강력한 제품"입니다.

단일단 유성기어박스와 다단 유성기어박스의 비교

신상과 비교해보겠습니다 다단 유성 기어박스 3가지 측면에서.

• 변속비 및 속도 감소

단일 스테이지 유성 기어박스는 일반적으로 3:1에서 10:1 사이의 감속비를 제공합니다. 이 범위는 높은 효율로 적당한 속도 감소가 필요한 애플리케이션에 충분합니다.

대조적으로, 다단 유성 기어박스 단일 하우징 내에서 여러 유성 세트를 계단식으로 배열하면 훨씬 더 높은 비율(최대 1,000:1 이상)을 달성할 수 있습니다. 각 단계는 감소를 배가시켜 고속 입력 모터에서 매우 낮은 출력 속도를 가능하게 합니다.

• 크기, 무게 및 백래시

단일 스테이지 유성 기어박스는 더 짧고 가벼우며 회전 관성이 낮기 때문에 빠른 가속이 중요한 서보 구동식 픽 앤 플레이스 시스템과 같은 동적 응용 분야에 이상적입니다. 또한 일반적으로 위치 정확도에 중요한 낮은 백래시를 제공합니다.

다단 기어박스는 추가 기어 세트와 캐리어로 인해 더 길고 무거워집니다. 현대식 제조에서는 백래시를 낮게 유지할 수 있지만 각 단계가 추가되면 누적 각도 오류가 발생할 가능성이 있습니다.

그러나 고급 다단계 설계에서는 강성을 유지하고 하중 시 처짐을 최소화하기 위해 크로스 롤러 베어링이나 사전 로드된 플래닛 핀을 통합하는 경우가 많습니다.

• 토크 용량 및 부하 분산

두 구성 모두 여러 유성 기어에 부하를 분산시켜 내구성을 향상시키지만, 다단 기어박스는 초저속에서 더 높은 출력 토크를 전달할 수 있어 압출기, 윈치 또는 선회 드라이브와 같은 중부하 작업에 적합합니다.

단일 스테이지 버전은 극한의 힘보다 응답성이 더 중요한 고속, 중간 토크 시나리오에서 탁월합니다.

다단계 시스템의 첫 번째 단계는 종종 가장 높은 입력 속도를 처리하고 피로 저항을 위해 설계되어야 하는 반면, 마지막 단계는 최대 출력 토크를 견뎌야 한다는 점은 주목할 가치가 있습니다.

• 비용 및 유지 관리

단일 스테이지 기어박스는 부품 수가 적고 조립이 간단하기 때문에 제조 및 유지 관리 비용이 저렴합니다.

다단계 장치에는 더 엄격한 공차, 더 많은 부품 및 복잡한 윤활 경로가 포함되어 초기 비용과 잠재적인 서비스 복잡성이 모두 증가합니다.

다단식 유성 기어박스에는 상당한 장점이 있습니다.

• 더 큰 토크

단일 스테이지 유성 기어박스는 구조와 속도 비율에 의해 제한되어 출력 토크가 제한됩니다. 그러나 다단계 유성 기어박스는 직렬로 연결된 2~3단계의 유성 변속기를 통해 점진적인 토크 증폭을 달성합니다. 예를 들어, 1단이 5:1 감속비를 달성한 후, 2단은 4:1 감속비를 달성하여 총 속도비가 20:1이 되고 출력 토크가 20배 증가합니다.

이 높은 토크는 또한 하중 지지 용량을 증가시켜 다단계 유성 기어박스가 광산 기계, 비굴착 굴착 장치, 풍력 발전과 같은 분야의 극한 부하 요구를 처리할 수 있도록 해줍니다.

외부 전달 장치 없이도 높은 감속비를 달성할 수 있습니다.

일부 변속기 응용 분야에서 큰 감속비를 달성하려면 단일 스테이지 유성 기어박스와 웜 기어 감속기를 직렬로 연결해야 하는 경우가 많습니다. 그러나 다단계 유성 기어박스를 사용하면 이러한 전통적인 연결 방법이 더 이상 필요하지 않습니다. 이는 다단 유성 기어박스가 여러 변속기 스테이지를 통합하여 컴팩트한 공간 내에서 20:1에서 100:1까지 높은 감속비를 가능하게 하여 큰 감속비가 필요한 애플리케이션의 요구 사항을 충족하기 때문입니다.

• 전송 효율이 높고 에너지 손실이 낮습니다.

웜 기어 감속기와 비교하여 다단 유성 기어박스는 2단 변속 후에도 94%~96%의 전체 효율을 유지할 수 있습니다. 물리학에 따르면 효율성이 높을수록 에너지 손실이 적습니다. 따라서 다단계 유성 기어박스는 운영 비용을 크게 줄일 수 있습니다.

• 보다 원활한 작동을 위한 전력 분배

유성 기어박스 동력 분배 기능을 갖추고 있으며 다단 유성 기어박스는 이러한 특성을 완벽하게 구현합니다. 다단 유성 기어박스에서는 입력 동력이 여러 유성 기어에 균등하게 분배되어 단일 톱니 하중, 진동 및 소음이 효과적으로 감소되어 보다 원활한 작동이 가능합니다.

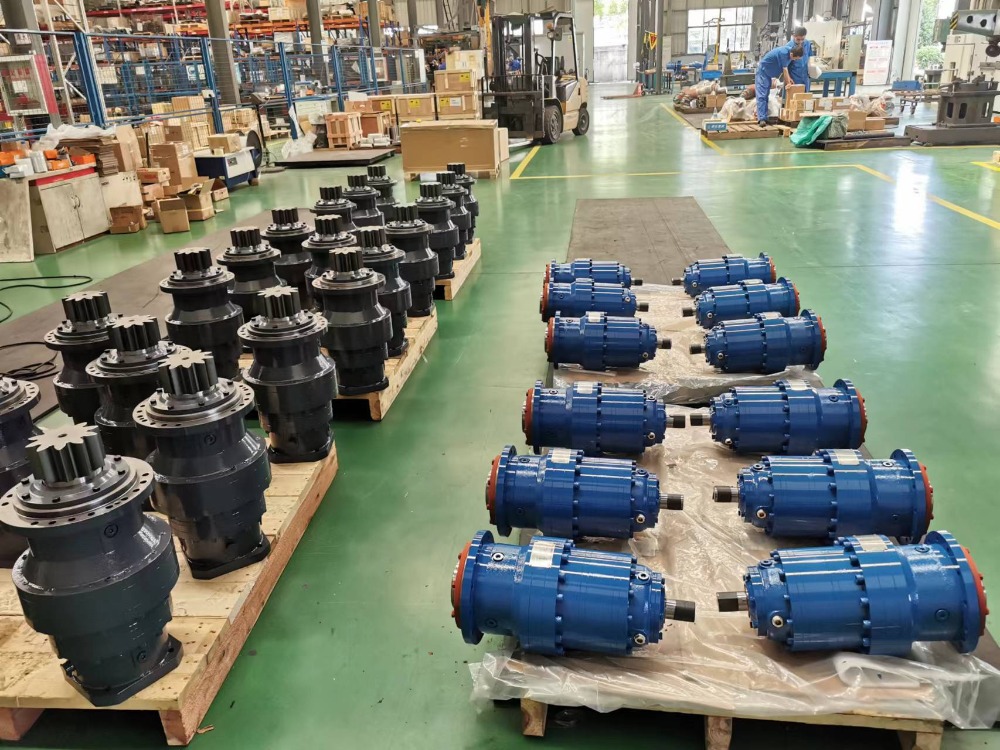

SGR 다단 유성기어박스 적용사례

SGR의 다단 유성 기어박스는 침탄 및 담금질 정밀 기어 연삭 공정을 통해 20CrMnTi 합금강으로 제작됩니다. 치면은 경도가 높고 내마모성이 강하여 최대 부하 조건에서도 낮은 백래시를 유지할 수 있으며 서보 제어 및 정밀 위치 지정 요구 사항을 충족합니다.

SGR의 다단계 유성 기어박스는 여러 고급 산업 시나리오에 적용되었습니다. 트렌치 없는 수평 방향 드릴링 장비 프로젝트에서 45:1의 속도 비율과 280,000Nm의 출력 토크의 뛰어난 성능을 갖춘 SGR의 2단계 유성 감속기는 온도 상승이 낮은 연속 작동 조건에서 안정적으로 작동하여 기계의 전반적인 신뢰성과 구성 효율성을 크게 향상시킵니다. 이는 고객으로부터 높은 인정을 받았으며 복잡한 지질 구조에서 효율적인 시추를 달성하는 데 도움이 되었습니다.

요약하자면, 강력한 토크, 효율적인 변속기, 안정적인 구조를 갖춘 다단 유성 기어박스는 중공업 장비의 지속적인 작동을 지원합니다. 고품질, 고효율, 저에너지 소비를 향한 제조 추세에 힘입어 다단계 유성 기어박스는 점점 더 많은 고급 장비에 선호되는 변속기 솔루션이 되고 있습니다.
