알고 싶은 가장 일반적인 기어 감속기 유형

15년 이상의 업계 경험을 보유한 오랜 전통의 기어 감속기 제조업체인 SGR의 기술 관리자로서 저는 엔지니어와 조달 전문가로부터 다음과 같은 근본적인 질문에 자주 직면합니다. 기어 감속기의 종류 , 그리고 올바른 것을 어떻게 선택합니까?” 답은 전송 원리를 이해하는 것뿐만 아니라 성능 특성을 실제 애플리케이션과 일치시키는 데에도 있습니다.

가장 일반적인 기어 감속기 유형은 무엇입니까?

산업기계에서는 기어 감속기 주로 유성 기어 감속기, 웜 기어 감속기, 평행 샤프트 헬리컬 또는 베벨 헬리컬 기어 감속기의 세 가지 주요 범주로 분류됩니다. 이 중에서 유성기어 및 웜기어 감속기는 높은 토크 밀도, 컴팩트한 설계 또는 자동 잠금 기능이 필요한 응용 분야를 지배합니다.

유성 기어 감속기는 효율성(일반적으로 95~98%), 높은 토크 대 크기 비율, 여러 유성 기어에 걸친 동적 하중 분배 측면에서 탁월합니다. 이 제품은 서보 시스템, 건설 장비, 연속 작업 산업용 드라이브에 이상적입니다.

웜 기어 감속기, 특히 평면형 이중 봉투 토로이달 웜과 같은 고급 유형은 단일 단계에서 높은 감속비, 고유한 기계적 자동 잠금 기능 및 부드럽고 조용한 작동을 제공하므로 리프팅, 위치 지정 및 안전이 중요한 시스템에 적합합니다.

SGR에서는 까다로운 환경과 긴 서비스 수명을 위해 설계된 N 시리즈 유성 기어 감속기와 C 시리즈 평면 이중 포위 토로이달 웜 기어 감속기라는 두 가지 고부가가치 부문에 R&D 및 생산을 집중해 왔습니다.

SGR의 유성기어 감속기

N 시리즈 유성 기어 감속기 10년 이상의 정밀 전송 기술 개선을 대표합니다. Brevini, Dynamic, Rossi 및 Bonfiglioli와 같은 수입 브랜드에 대한 직접적인 대안으로 설계된 이 제품은 국제 수준의 디자인과 현지화된 지원 및 경쟁력 있는 가격을 결합합니다. 주요 사양은 다음과 같습니다.

• 기어 링 직경 200mm ~ 885mm
• 출력 토크 최대 540,000N·m
• i ≥ 3부터 시작하는 속도 비율, 다단계 구성을 통해 확장 가능
• 수백 가지 모델 조합이 가능한 모듈형 아키텍처

입력 끝은 원형 구멍, 스플라인, 샤프트, 플랜지 및 통합 브레이크를 지원하며 유압 및 전자기 모터와 모두 호환됩니다. 출력 끝은 중실 또는 중공 샤프트, 확장 디스크 장착, 스플라인 인터페이스, 기어 또는 플랜지 등 훨씬 더 큰 유연성을 제공하여 비굴착 굴착 장비, 광산 컨베이어, 해양 윈치 및 섬유 기계에 원활하게 통합할 수 있습니다.

SGR 유성 기어 감속기의 모든 기어는 20CrMnTi 합금강으로 제작되고 침탄 처리되고 담금질되고 정밀 연삭되어 저소음, 높은 피로 저항 및 다중 톱니 하중 공유를 보장합니다. 그 결과 원활하고 안정적인 작동과 96%가 넘는 기계적 효율성을 달성할 수 있습니다.

또한 N 시리즈 유성 기어 감속기는 2009년 중국 기어 산업 협회로부터 '기어 산업의 과학 기술 진보 부문 1등상'을 수상했으며 상하이의 하이테크 성과 혁신 프로젝트에 포함되었습니다. N 시리즈 유성 기어 감속기는 건설, 광업, 해양 및 섬유 부문에서 신뢰할 수 있는 선택이 되었습니다.

SGR의 웜기어 감속기

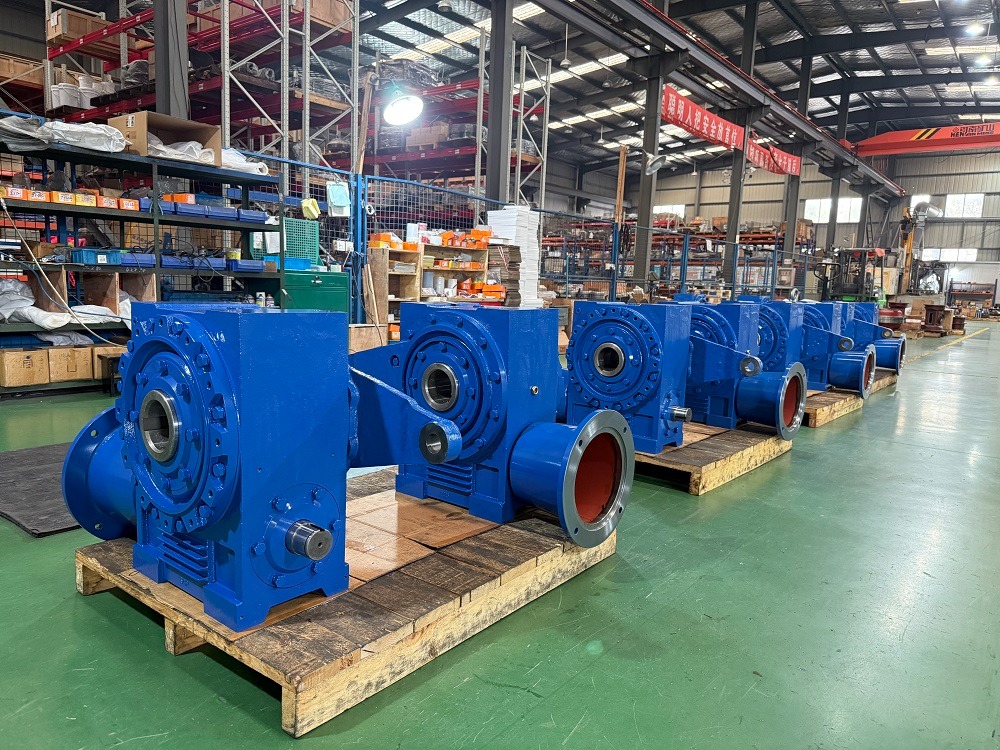

당사의 유성 라인을 보완하는 것은 중국 혁신에 뿌리를 두고 있으며 주요 대학과의 협력을 통해 최적화된 변속기 솔루션인 C 시리즈 평면 이중 포위 토로이달 웜 기어 감속기입니다.

기존의 원통형 웜기어와 달리 C시리즈 이중 포위형은 웜기어 감속기 이론적 평면에 의해 두 번 둘러싸인 환상형 웜이 특징이며, 웜 휠과 함께 다중 톱니, 표면 접촉 메시를 생성합니다. 이 디자인은 마모를 줄이면서 부하 용량과 전송 효율성을 크게 향상시킵니다.

이중 엔벨로핑 웜기어 감속기의 기술적 특징은 다음과 같습니다.

• 100mm ~ 710mm의 중심 거리
• 출력 토크 최대 160,000N·m
• 속도 비율은 ≥ 10에서 시작하며 더 높은 비율에서는 자동 잠금 기능이 있습니다.
• CAVEX® 유형 장치와 교체 가능한 설치 치수

이중 외피 웜기어 감속기의 웜은 20CrMnTi로 제작되어 침탄 및 연마되었으며, 웜 휠은 고성능 주석 청동을 사용하여 탁월한 내마모성 및 내마모성을 보장합니다. 그 결과, 호이스팅, 야금, 수력 게이트 및 고무 캘린더에 중요한 긴 서비스 수명, 높은 신뢰성 및 향상된 기계적 안전성을 제공하는 감속기가 탄생했습니다.

SGR은 진정한 고유의 고성능 전송 솔루션을 홍보하는 것을 목표로 이 기술에 대한 설계, 제조, 조립 및 테스트 프로토콜을 체계적으로 개발했습니다. 요청 시 맞춤형 주요 구성 요소도 제공됩니다.

DNV ISO 9001 인증, SGS 공급업체 승인 및 상하이 "SRII(전문화, 세련, 고유 및 혁신)" 기업으로의 인정을 바탕으로 SGR은 기어 변속기 기술 발전에 전념하고 있습니다. 귀하의 응용 분야에서 유성 드라이브의 고효율 및 전력 밀도를 요구하든, 이중 봉투 웜 기어 감속기의 견고성과 자동 잠금 안전성을 요구하든, SGR은 가장 까다로운 조건에서도 매일매일 작동하는 엔지니어링 솔루션을 제공합니다.(저자, SGR, Angie Zhang)
