기어박스 제조의 비밀

기어 변속기 시스템 분야에서 15년 이상의 전문 지식을 보유한 유명한 중국 기어박스 회사인 SGR의 제품 관리자로서 저는 세심한 엔지니어링이 원시 강철을 어떻게 미션 크리티컬 전력 솔루션으로 변환하는지 목격했습니다.

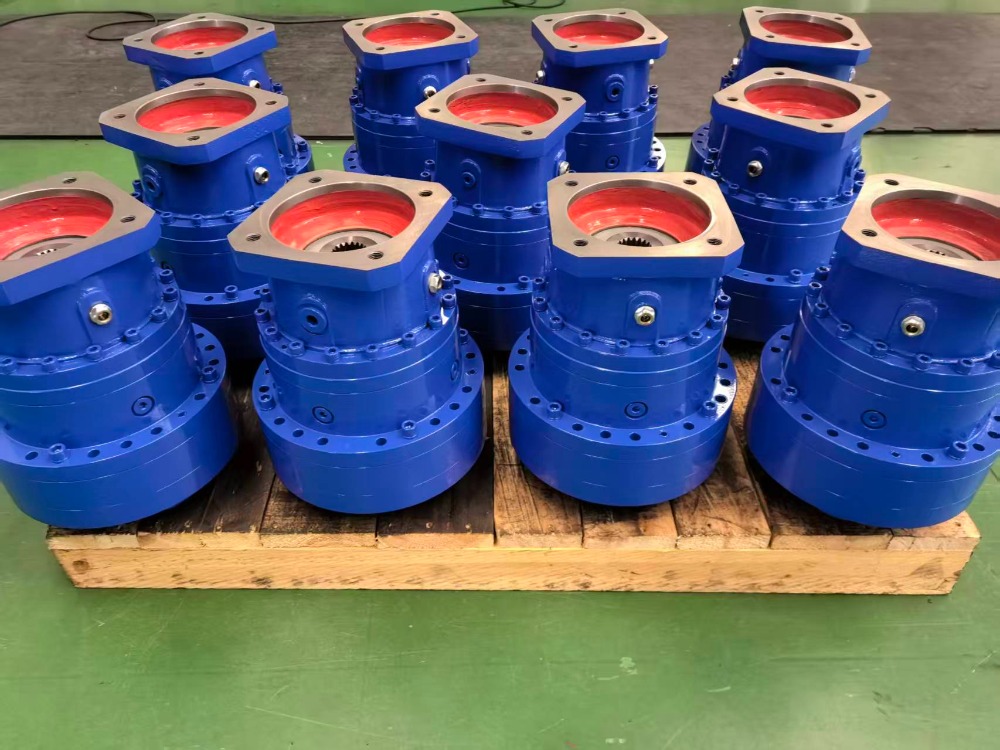

수백 가지 모델로 구성된 당사의 N 시리즈 유성 기어박스는 엔지니어링 기계, 광업, 해양 보조 시스템, 야금, 고무 가공, 직물 인쇄 등 까다로운 분야에서 신뢰를 받고 있습니다.

그러나 SGR을 진정으로 차별화하는 것은 규모만이 아니라 제조의 모든 단계에 내재된 엄격함입니다. 재료 선택부터 최종 검증까지 기어박스 생산은 야금술, 정밀 가공 및 품질 관리의 교향곡입니다. 여기에서는 SGR의 안정적인 고성능 유성 감속기의 핵심 비밀을 공개합니다.

원료 선택: 내구성의 기초

여행은 가공하기 훨씬 전부터 올바른 강을 사용하여 시작됩니다. 썬기어, 유성캐리어, 내부 링기어와 같은 중요한 부품의 경우 SGR은 20CrMnTi와 같은 고급 합금 구조강을 독점적으로 사용합니다. 이 소재는 중공업 환경에서 흔히 발생하는 반복 하중과 충격 충격을 견디는 데 필수적인 탁월한 경화성과 피로 강도를 제공합니다. 모든 배치는 도착 시 스펙트럼 분석과 초음파 검사를 거쳐 내부 결함이 없음을 보장합니다. 토크가 높은 응용 분야에서는 미세한 불순물이라도 조기 고장으로 이어질 수 있기 때문입니다. SGR에서는 성능이 분자 수준에서 시작된다고 믿습니다.

황삭가공 열처리 : 성형강도

일단 확인되면 원시 블랭크는 정밀 단조를 거쳐 입자 흐름을 정렬하고 기계적 무결성을 향상시킵니다. 그런 다음 CNC 센터에서 황삭 선삭 및 밀링을 통해 거의 순수한 모양을 얻습니다. 이는 열 처리를 준비하는 동안 최적의 재료 구조를 유지합니다.

실제 변형은 열처리 중에 발생합니다. 부품은 제어된 분위기에서 침탄 및 담금질 처리된 후 저온 템퍼링 처리됩니다. 이 공정은 균열 없이 충격을 흡수하는 견고하고 연성 코어를 유지하면서 내마모성을 위해 강화된 표면(HRC 58-62)을 제공합니다. 이 이중 특성 프로파일은 갑작스러운 부하 스파이크가 일상적으로 발생하는 광산 컨베이어 또는 해양 윈치와 같은 응용 분야에서 타협할 수 없습니다. SGR의 멀티 챔버 열처리 라인은 ±0.05% 이내의 탄소 전위 정확도를 보장하여 왜곡을 최소화하고 일관성을 극대화합니다.

정삭 가공: 미크론이 우수성을 정의하는 곳

후열 처리, 부품은 기어박스 개선의 핵심인 고정밀 마무리 단계에 들어갑니다. 기어는 고급 CNC 프로파일 연삭 기계에서 연삭되어 최대 AGMA 12의 치 정확도를 달성합니다. 이를 통해 최대 부하에서도 부드러운 맞물림, 최소 전송 오류 및 85dB 미만의 소음 수준이 보장됩니다.

게다가 SGR에는 표준 인벌류트 기어뿐만 아니라 토로이달 웜 프로파일과 같은 복잡한 형상도 처리할 수 있는 4축 복합 표면 CNC 연삭기가 장착되어 있습니다. 이러한 다용성을 통해 우리는 컴팩트한 N200 장치부터 최대 540,000N·m 정격의 대규모 N885 모델까지 전체 제품 범위에서 기하학적 충실도를 유지할 수 있습니다. 이러한 정밀도는 직접적으로 더 높은 효율성(>96%), 진동 감소 및 서비스 수명 연장으로 이어지며, 이는 가동 중지 시간이 시간당 수천 달러에 달하는 시장의 주요 차별화 요소입니다.

조립 및 최종 검증: 모든 장치에 대한 엔지니어링 신뢰성

조립은 온도가 조절되는 작업장에서 이루어지며 기술자는 표준화된 작업 지침에 따라 베어링, 씰 및 샤프트를 설치합니다. 백래시 베어링 예압 및 동심도와 같은 중요한 매개변수는 디지털 토크 및 변위 센서를 사용하여 실시간으로 모니터링됩니다. 그러나 조립은 절반에 불과합니다. 모든 N 시리즈 감속기는 배송 전에 엄격한 성능 테스트를 거칩니다.

무부하 런인: 부드러운 회전과 기본 소음을 확인합니다.

전체 부하 내구성 테스트: 실제 조건을 시뮬레이션하여 온도 상승, 효율성 및 진동을 검증합니다.

치수 검사: CMM(3차원 측정기)은 중요한 장착 및 정렬 치수를 확인합니다.

밀봉 무결성 검사: 열 순환 시 누출이 없는지 확인합니다.

모든 기준을 통과한 제품만 인증과 포장을 받습니다. 각 기어박스에는 고유한 QR 코드 라벨이 붙어 있어 제철소부터 최종 사용자 현장까지 전체 수명주기 추적이 가능합니다.

SGR에서는 기어박스만 제조하는 것이 아닙니다. 우리는 신뢰를 설계합니다. 당사의 N 시리즈 유성 감속기는 단일 혁신으로 인해 성공하는 것이 아니라 재료 과학에서 최종 검증에 이르기까지 가치 사슬의 모든 링크에 걸쳐 체계적인 실행을 통해 성공합니다.

'충분히 좋다'는 것이 더 이상 용납되지 않는 시대에 SGR은 현지 지원, 모듈식 유연성 및 입증된 내구성을 통해 수입 대체 품질을 제공하는 데 확고한 의지를 유지하고 있습니다. 터널 굴착 기계 또는 선박의 갑판 크레인에 동력을 공급하든 당사의 기어박스는 조용하고 효율적이며 안정적으로 작동합니다. 중공업에서는 두 번째 기회가 없기 때문입니다. 이것이 바로 기어박스 제조의 진정한 비밀입니다. 정밀도는 선택 사항이 아니라 전부입니다.(저자, SGR, Angie Zhang)
