What are the requirements for Tower Crane Planetary Gear Reducers? How to Choose?

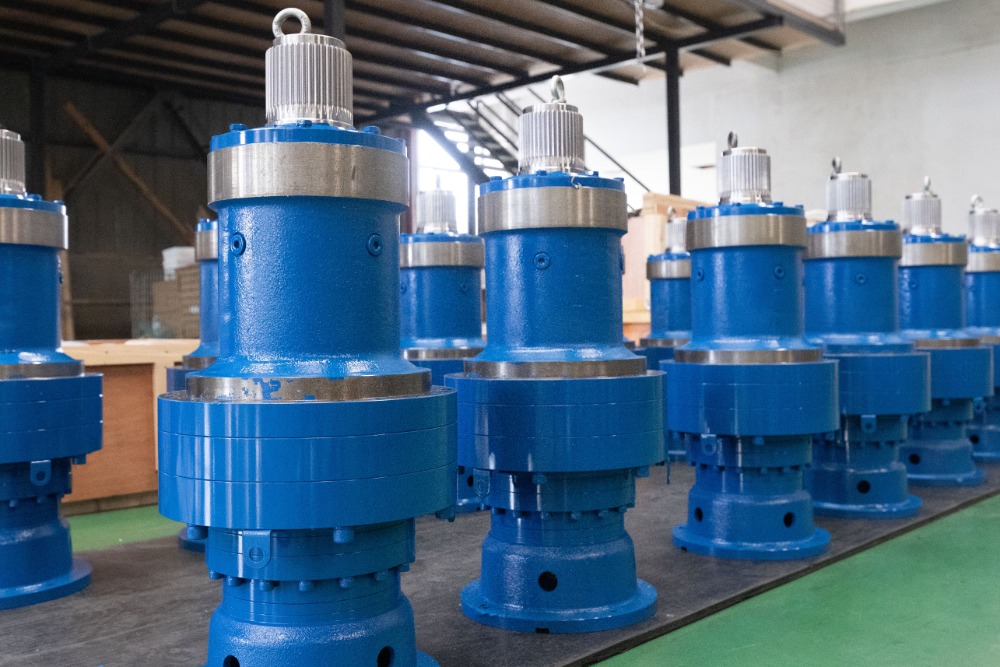

건설 중장비의 까다로운 세계에서, 타워 크레인 유성 기어 감속기 호이스팅(hoisting), 러핑(luffing), 선회(slewing)의 세 가지 기본 메커니즘에 대한 중요한 "전력 변환기" 역할을 합니다. 정확한 속도 감소, 대규모 토크 증폭, 안정적인 동력 전달을 담당하는 이 제품의 작동 안정성은 건설 현장 안전과 전체 프로젝트 효율성 모두에 직접적인 영향을 미칩니다.

타워 크레인 장비의 성능이 지속적으로 향상되고 현대화됨에 따라 에너지 소비, 소음 및 진동과 관련하여 이러한 구성 요소에 대한 요구가 점점 더 엄격해지고 있습니다. 그렇다면 타워 크레인 애플리케이션용 유성 기어 감속기에 대한 요구 사항은 정확히 무엇이며 엔지니어는 최적의 장치를 어떻게 선택해야 합니까? 이 종합 가이드에서는 핵심 기술 요구 사항을 살펴보고 자세한 유성 기어박스 선택 프레임워크를 제공합니다.

타워 크레인 유성 기어 감속기의 핵심 요구 사항

타워 크레인 작업 조건은 본질적으로 복잡하며 종종 무거운 하중, 빈번한 시작-정지 주기 및 높은 고도 작업이 포함됩니다. 따라서 타워 크레인 기어박스에 대한 요구 사항은 매우 까다롭습니다. 광범위한 업계 경험을 바탕으로 Shanghai SGR Heavy Industry Machinery Co., Ltd.는 이러한 중요한 구성 요소에 대해 협상할 수 없는 네 가지 핵심 요구 사항을 식별합니다.

높은 토크 강성과 뛰어난 내충격성

타워크레인은 무거운 짐을 들어올리거나 갑작스러운 돌풍에 직면할 때 막대한 순간 충격 하중을 발생시킵니다. 프리미엄 하이 토크 유성 감속기는 매우 높은 비틀림 강성과 순간 과부하 용량을 갖추어야 합니다. 이를 통해 극한의 작동 조건에서도 기어 톱니 파손이나 베어링 고장이 발생하지 않아 장비와 건설 현장을 모두 보호할 수 있습니다. 감속기는 정격입력속도의 200%, 정격토크의 300%를 초과하는 순간적인 과부하를 구조적 결함 없이 견딜 수 있어야 합니다.

엄격한 소재 및 열처리 기준

장기간의 고하중 작동으로 인해 타워크레인용 유성기어 감속기의 코어 기어는 20CrMnTi와 같은 고강도 합금강으로 제조되어야 합니다. 이러한 부품은 고급 침탄 및 담금질을 거쳐 정밀 기어 연삭을 거쳐야 합니다. 기어 표면 경도는 HRC58-62에 도달해야 하며 링 기어도 담금질 및 침탄 처리를 거쳐야 합니다. 이러한 엄격한 가공은 탁월한 내마모성과 피로 수명 연장을 보장하며, 이는 까다로운 건설 환경에서 지속적인 반복 하중을 받는 부품에 매우 중요합니다.

강력한 부하 분산 능력과 원활한 작동

선회 메커니즘은 매우 높은 안정성을 요구합니다. 이를 달성하기 위해 타워 크레인 유성 기어 감속기는 다중 유성 휠 하중 분배 구조를 채택해야 합니다. 이 설계에서는 각 단계의 여러 유성 기어가 동시에 부하를 공유합니다. 이를 통해 부하 용량이 크게 향상되고 단일 치형 응력이 감소하며 부드럽고 저소음 및 저진동 작동이 달성됩니다. 유성 구성은 본질적으로 여러 기어 메시에 부하를 분산하므로 타워 크레인 선회 메커니즘의 정밀 구동 요구 사항에 이상적으로 적합합니다.

가혹한 작동 조건에 대한 적응성

타워 크레인은 먼지, 습기 및 극심한 온도 변화에 지속적으로 직면하는 높은 고도의 실외에서 작동합니다. 타워 크레인 기어박스는 먼지 유입을 방지하기 위한 특수 밀봉 처리를 포함하여 고급 밀봉 설계를 갖추고 있어야 합니다. 또한 여름 더위와 겨울 동결 기간 동안 직면하는 다양한 가혹한 조건에 완벽하게 적응할 수 있어야 합니다. -20°C ~ 50°C의 극한 온도 범위에서 내부 청결도와 윤활유 무결성을 유지하기 위해 고급 미로 씰과 양압 환기 시스템이 종종 사용됩니다.

올바른 타워 크레인 유성 기어 감속기를 선택하는 방법

올바른 선택 유성 기어 감속기 타워 크레인 응용 분야의 경우 세심한 엔지니어링 분석이 필요합니다. SGR은 유성 기어박스 선택 시 최적의 성능과 수명을 보장하기 위해 다음 고려 사항을 권장합니다.

응용 메커니즘 식별

타워 크레인의 호이스팅, 선회 및 러핑 메커니즘은 서로 다른 성능 요구 사항을 가지고 있습니다. 호이스팅 메커니즘은 출력 토크, 부하 용량, 브레이크 매칭 및 빈번한 시동-정지 기능에 중점을 둡니다. 선회 메커니즘은 저속 안정성, 충격 저항 및 정밀한 위치 결정 성능을 우선시합니다. 한편, 러핑 메커니즘은 뛰어난 속도 조절 성능과 안정적인 부하 적응성을 요구합니다. 각 특정 기능에 적합한 고토크 유성 감속기를 일치시키려면 이러한 차이점을 이해하는 것이 필수적입니다.

토크 및 부하를 기준으로 선택

엔지니어는 타워크레인의 최대 리프팅 용량, 작업 반경, 메커니즘 작동 속도 및 실제 부하 조건을 기반으로 필요한 토크를 계산해야 합니다. 결정적으로, 고토크 유성 감속기의 크기가 적절한지 확인하기 위해 시동, 제동, 빈번한 시동-정지 주기 및 순간 충격 조건도 고려하여 선택해야 합니다. 일반적으로 표준 조건에는 최소 1.5~2.0의 안전 계수가 적용되는 반면, 주기적인 충격 부하와 빈번한 제동이 필요한 타워 크레인 응용 분야에는 3.0을 초과하는 안전 계수가 필요할 수 있습니다.

감속비와 출력속도를 기준으로 선택

다양한 메커니즘에는 다양한 기어링 전략이 필요합니다. 호이스팅 메커니즘은 일반적으로 저속, 높은 토크 출력을 달성하기 위해 큰 감속비가 필요한 반면, 선회 메커니즘은 부드럽고 제어 가능한 선회 속도를 달성하면서 충분한 토크를 보장해야 합니다. 모터의 정격속도와 장비의 요구 출력속도를 고려하여 적절한 감속비를 결정하는 것이 좋습니다. 예를 들어, 선회 감속기는 특정 응용 분야 요구 사항에 따라 일반적으로 63~195의 감속비 범위 내에서 작동합니다.

설치 치수 및 연결 방법 일치

유성 기어박스 선택을 마무리할 때 모든 물리적 및 기계적 인터페이스를 확인하십시오. 여기에는 모터 출력 및 입력 속도, 입력/출력 샤프트 치수, 플랜지 및 장착 치수, 특정 감속기 장착 방법 확인이 포함됩니다. 또한, 출력 토크, 감속비, 브레이크, 기타 필수 액세서리와의 원활한 호환성을 보장합니다. 적절한 인터페이스 일치는 조기 베어링 마모 및 비정상적인 진동으로 이어질 수 있는 설치 편심을 방지합니다.

타워 크레인 기어박스 요구사항에 SGR을 선택하는 이유는 무엇입니까?

타워 크레인 유성 기어 감속기를 소싱할 때는 숙련된 제조업체와의 협력이 필수적입니다. Shanghai SGR Heavy Industry Machinery Co., Ltd.는 15년 이상의 전문 지식을 제공합니다.

ISO 9001 인증, 1996년 이후 DNV 인증, 러시아 해양 선급 등록 표준을 바탕으로 SGR은 박사 및 수석 엔지니어로 구성된 R&D 팀의 지원을 받아 15,000제곱미터 규모의 공장을 운영하고 있습니다.

SGR은 높은 토크, 낮은 백래시 및 다양한 장착 위치(M1-M6)를 위한 옵션과 함께 동축 및 직각 구성을 포함한 광범위한 유성 기어박스를 제공합니다. 이들 제품은 원활한 작동과 낮은 소음을 위해 설계되어 광범위한 산업 및 기계 응용 분야에 적합합니다. SGR 기어박스는 이미 크레인 및 건설 크레인, 무굴착 수평 방향 시추, 팜유 장비 및 전 세계적으로 수많은 기타 중장비 응용 분야에 배치되어 있습니다.

표준 건설 크레인이든 특수 용도이든 SGR은 고유한 운영 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 모듈식 설계 방식을 통해 유연한 구성 옵션이 가능하며, 엄격한 품질 관리 절차를 통해 일관된 제품 신뢰성을 보장합니다.

타워 크레인 유성 기어 감속기는 크레인 성능의 핵심이며 안전성, 정밀도 및 효율성을 결정합니다. 내충격성, 재료 품질, 부하 분산 및 환경 적응성에 대한 핵심 요구 사항을 이해하고 엄격한 유성 기어박스 선택 프로세스를 따르면 장비가 최고의 성능으로 작동하도록 보장할 수 있습니다.

크레인의 구동계를 업그레이드하거나 타워 크레인 애플리케이션을 위한 안정적인 유성 기어 감속기를 공급할 준비가 되셨습니까? 맞춤형 솔루션과 전문적인 상담을 원하시면 지금 Shanghai SGR Heavy Industry Machinery Co., Ltd.의 전문 엔지니어링 팀에 문의하세요.(저자, SGR, Angie Zhang)
