감속기의 유형과 특성은 무엇입니까?

전력 전송 산업에서 감속기 속도와 일치하고 프라임 무버와 작업 기계 또는 액추에이터 사이의 토크를 전송하는 감소 변속기 장치입니다. 엔지니어링 기계, 선박 보조 기계, 채굴 기계, 섬유 인쇄 및 염색 기계, 야금 산업, 조선 산업, 석유 화학 기계, 광 산업 기계, 엔지니어링 기계, 농업 기계, 건축 기계 등을 포함한 다양한 산업에서 널리 사용됩니다.

행성 기어 감속기 공장 SGR의 주요 제품에는 행성 기어 감속기, 토 로이드 웜 감소기, 결합 된 감속기, 원통형 벌레 감속기, 소형 감소 모터 등이 포함됩니다. 이러한 감속기는 모두 기어 감속기의 범주에 속하며 다른 기어 시스템을 통해 감속 및 토크 증가를 달성하는 기계 장치입니다.

기어 감속기는 가장 일반적으로 사용되는 유형의 감속기입니다. 기어 감속기의 기어 박스 내부에서 각 기어는 속도를 줄이기 위해 구동됩니다. 기어 감속기는 각 레벨에서 기어 쌍으로 구성됩니다. 예를 들어, 작은 기어는 기계적 감속을 달성하기 위해 큰 기어를 구동합니다. 다단계 구조가 사용되면 기계적 감속 효과가 크게 증가하고 토크 효과를 증가시킬 수 있습니다.

전송 단계의 수에 따르면, 감속기는 단일 단계 및 다단계 감속기로 나눌 수 있습니다. 기어의 모양에 따르면, 원통형 기어 감속기, 베벨 기어 감소기 및 원뿔형 및 원통형 기어 감속기로 나눌 수 있습니다. 전송 레이아웃에 따르면, 그것들은 팽창, 분할 및 동축 감속기로 나눌 수 있습니다.

일반적으로 감속기의 일반적인 분류 및 특성은 다음과 같습니다.

(1) 단일 단계 원통형 기어 감속기

단일 단계 원통형 기어 감속기의 구조는 비교적 간단하며 원통형 기어 쌍으로 구성되어 있으며 제조 및 유지 관리가 쉽습니다. 기어 톱니는 박차, 나선형 또는 헤링본 일 수 있고, 적용 가능한 감소 비율은 3-10이며, 변속기 정확도는 평균입니다.

(2) 이중 단계 원통형 기어 감속기

이중 단계 원통형 기어 감속기는 2 단계 원통형 기어를 메시하여 더 큰 환원 비율을 달성하는 기어 감속기입니다. 단일 단계 원통형 기어 감속기와 비교하여, 이중 단계 원통형 기어 감속기는 더 큰 감소 비율과 더 높은 토크 출력을 제공 할 수 있으며, 더 큰 감소 비율과 높은 토크 출력이 필요한 응용 분야에 적합합니다. 팽창 유형, 분할 유형 및 동축 유형의 세 가지 유형의 이중 단계 원통형 기어 감속기가 있습니다. 적용 가능한 감소율 범위는 8-60이며 전송 정확도는 평균입니다.

(3) 단일 단계 베벨 기어 감속기

단일 단계 베벨 기어 감소기는 한 쌍의 베벨 기어의 메쉬를 통해 감속 및 토크 증가를 달성하는 기계 장치입니다. 원통형 기어 감속기와 비교하여 Bevel 기어 감속기는 주로 전송 방향을 변경하고 동시에 감속을 달성하는 데 사용됩니다. 단일 단계 베벨 기어 감속기의 적용 가능한 감소 비 범위는 8-10입니다. 전송 비율이 베벨 기어의 크기를 줄이고 처리를 용이하게하기에는 너무 크지 않아야합니다. 단일 단계 베벨 기어 감소기는 두 축이 교차하는 전송에 사용됩니다.

(4) 베벨 및 원통형 기어 감속기

베벨 및 원통형 기어 감속기의 적용 가능한 감소 비 범위는 8-40입니다. 베벨 기어는 고속 단계에서 배열되어 베벨 기어의 크기를 줄입니다. 베벨 기어는 똑 바른 치아 나 구부러진 치아 일 수 있습니다. 원통형 기어는 대부분 나선형 치아로, 베벨 기어의 축력의 일부를 상쇄 할 수 있습니다. 볼륨은 비교적 크고 전송 정확도는 평균입니다.

(5) 웜 기어 감속기

웜 기어 감속기는 웜 및 웜 휠의 메쉬를 통해 감속 및 토크 증가를 달성하는 일반적인 변속기 장치입니다. 단일 단계 웜 감소기는 10-80의 감소 비에 적합합니다. 주요 특징은 역 자기 잠금 기능을 가지고 있으며 더 큰 감소 비율을 가질 수 있다는 것입니다. 입력 샤프트와 출력 샤프트는 동일한 축 또는 같은 평면에 있지 않습니다.

그러나 일반적으로 크기가 크고 전송 효율이 낮습니다. 웜 기어 감속기는 정밀도가 낮고 간헐적 인 작업이있는 경우에 적합합니다.

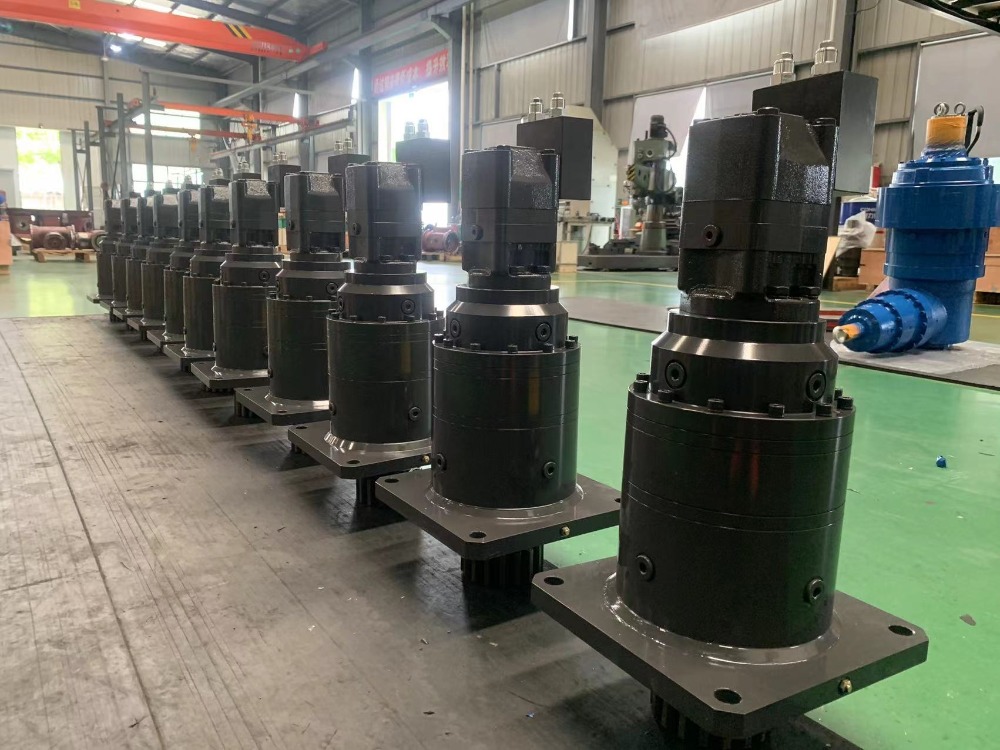

(6) 행성 기어 감속기

행성 기어 감속기는 유성 기어 시스템을 통해 감속 및 토크 증가를 달성하는 고효율 변속기 장치입니다. 고효율, 높은 토크 출력, 저음 및 소형 설계의 장점이 있습니다. 단일 단계 감소 비율은 일반적으로 3 이상이며 최대 값은 일반적입니다.

다른 감속기와 비교할 때, 행성 기어 감속기는 높은 강성, 높은 정밀도, 높은 전송 효율, 높은 토크 및 작은 크기의 특성을 갖습니다. 대부분의 행성 기어 감속기는 스테퍼 모터 및 서보 모터에 설치되어 속도를 줄이고 토크를 늘리며 관성 일치합니다.

위의 6 가지 유형의 감속기는 모두 기어 감속기의 범주에 속하지만 고유 한 구조적 특성을 가지고 있으며 다른 응용 프로그램 시나리오에 적합합니다. Planetary Gearbox Factory SGR은 기어 감속기를 선택할 때 실제 응용 분야에 필요한 특정 시나리오에서 감소 비율, 전송 효율, 작업 노이즈, 하중 용량, 공간 제한 및 자체 잠금 능력을 종합적으로 고려해야한다는 것을 상기시켜줍니다. (저자 : SGR, Angie Zhang).
