이중 봉투 웜기어 감속기와 기존 웜기어 드라이브의 3가지 주요 차이점

많은 분들이 잘 알고 계시는 이중 봉투 웜기어 감속기 ; 산업용 동력전달 분야에서는 '낯익은 얼굴'로 컴팩트한 구조, 원활한 전달, 높은 감속비 달성 등의 장점으로 다양한 산업, 기계 분야에 널리 사용되고 있습니다.

최근에는 이중 봉투 웜기어 감속기를 구매하는 사람들이 점점 더 많아지고 있습니다. 그렇다면 이중 봉투 웜 기어 감속기와 기존 웜 기어 드라이브의 차이점은 무엇입니까?

다양한 메쉬 원리

기존 웜 기어 드라이브는 일반적으로 나선형 기어와 맞물리는 원통형 웜을 사용합니다. 이러한 배열은 점 또는 선 접촉, 작은 실제 하중 지지 영역 및 응력 집중에 대한 민감성을 초래하여 빠른 마모와 낮은 효율성을 초래합니다.

이중 포위 토로이달 웜기어 감속기의 독특한 특징은 "이중 포위" 구조에 있습니다. 웜 가공 중에 두 개의 포위 동작을 통해 복잡한 곡면이 생성되어 웜 기어와 동시에 다중 톱니 맞물림이 가능합니다. 이는 표면 접촉과 다중 라인 활용의 조합을 특징으로 하는 높은 접촉 비율 드라이브를 생성합니다. 이 맞물림 방법의 장점은 분명합니다. 즉, 접촉 면적이 크게 증가하여 하중 지지 능력이 크게 향상됩니다.

기계적 성질의 중요한 차이

웜 기어 드라이브는 효율성이 낮다는 인식이 뿌리 깊게 자리잡고 있습니다. 표준 웜 기어 드라이브는 일반적으로 웜과 웜 기어 톱니 표면 사이의 강렬한 미끄럼 마찰로 인해 감소율이 증가함에 따라 효율성이 크게 떨어지는 40%~70%의 효율성으로 작동합니다. 또한 기존 웜기어 드라이브의 하중 전달 용량은 적당하므로 경부하 및 중부하 응용 분야에 적합합니다.

대조적으로, 이중 포위 웜기어 감속기는 높은 토크 밀도와 하중 전달 용량을 제공합니다. 이 제품은 높은 출력력과 컴팩트한 설치가 필요한 응용 분야에서 탁월한 성능을 발휘하는 동시에 충격 하중 및 마모에 대한 탁월한 저항성을 보여줍니다.

기존 웜 기어 드라이브와 이중 포위 웜 기어 감속기의 적용 범위가 크게 달라지는 것은 바로 기계적 성능의 차이입니다. 이중 봉투 웜 기어 감속기는 야금 압연기, 광산 호이스트, 해양 조향 기어 및 중장비 건설 기계와 같이 매우 높은 신뢰성이 요구되는 응용 분야에 널리 사용되는 반면, 표준 웜 기어 드라이브는 일반적으로 컨베이어 벨트 및 일반 산업 장비와 같은 환경에 사용됩니다.

제조 공정과 비용이 다릅니다

기존 웜 기어 드라이브는 단순한 구조, 성숙한 제조 공정, 저렴한 비용 및 대량 생산 적합성을 특징으로 합니다.

이와 대조적으로 이중 봉투 웜 기어 감속기는 특수 CNC 공작 기계 및 정밀 기어 연삭 공정이 필요한 복잡한 웜 표면 형상을 활용합니다. 결과적으로 제조가 어렵고 시간이 많이 걸리며 비용이 더 많이 들고 상대적으로 새로운 유형의 전송 장비를 나타냅니다.

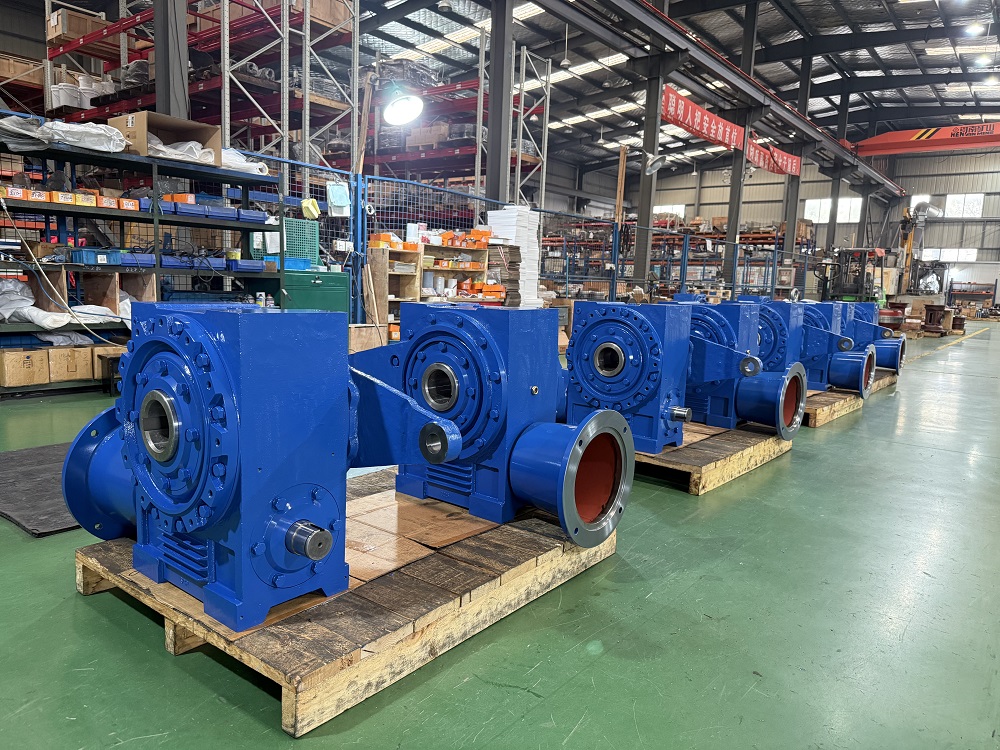

예를 들어, SGR에서 개발 및 제조한 이중 봉투 웜 기어 감속기는 웜과 웜 기어 사이의 다중 톱니 맞물림이 특징입니다. 웜은 20CrMnTi강으로 제작되어 침탄, 담금질, 정밀 연삭을 거친 반면, 웜기어는 고성능 합금 청동으로 제작되어 오래 지속되는 내마모성, 높은 전달 효율 및 연장된 서비스 수명을 보장합니다. 동일한 사양의 원통형 웜기어 세트에 비해 이 감속기는 훨씬 더 높은 내하중 용량과 전달 효율을 제공합니다. 또한 높은 기어비에서 기계적 자동 잠금 기능을 발휘하여 호이스팅 기계의 안전성을 효과적으로 향상시킵니다.

이중 봉투 웜기어 감속기를 선택할 때 고려해야 할 사항은 무엇입니까?

웜기어 감속기는 미끄럼 마찰 원리에 따라 작동합니다. 감소 비율은 일반적으로 5:1에서 100:1 사이입니다. 일반적으로 감속비가 높을수록 리드각이 작아지고 효율이 낮아집니다. 웜기어 감속기를 선택할 때는 감속비와 효율성의 균형을 맞추고 두 가지 요구 사항을 모두 충족하는 모델을 선택해야 합니다.

또한 장기간 작동하려면 팬이나 오일 냉각 시스템을 설치하거나 냉각 핀이 장착된 주철 하우징을 선택하는 등 열 방출 조치를 고려해야 합니다.

웜기어 감속기의 재료와 제조 공정은 성능을 결정하는 중요한 요소입니다. 선도적인 제조업체에서는 일반적으로 웜에 합금강(예: 20CrMnTi)을 사용하고 웜 기어에 주석 청동(ZCuSn10P1)을 사용하거나 알루미늄 청동을 사용합니다. 이 재료는 뛰어난 내마모성과 낮은 마찰을 제공합니다. 부품은 침탄, 담금질, 연삭을 거쳐 높은 경도와 지속적인 내마모성을 달성하여 높은 전달 효율과 긴 수명을 제공합니다.

반면, 불량품의 경우 웜기어 재질을 주철로 대체하면 수명이 급격하게 단축됩니다.

신뢰할 수 있고 신뢰할 수 있는 웜기어 감속기 제조업체를 선택하여 문제를 근원적으로 해결하면 많은 문제를 줄일 수 있습니다. 감속기가 해양 선박, 엘리베이터 또는 리프팅 기계와 같은 특수 장비에 사용되도록 의도된 경우 제조업체가 관련 산업 인증을 보유하고 있는지 확인하는 것이 좋습니다. 예를 들어 해양 응용 분야의 경우 러시아 해양 선급 등록부(RS)의 인증이 매우 바람직합니다.(저자, SGR, Angie Zhang)
