원통형 웜 기어 감속기를 선택하기위한 주요 매개 변수

권리를 선택합니다 원통형 웜 기어 감속기 기계 시스템의 효율성과 수명에 중요합니다. 맞는 구성 요소를 찾는 것이 아닙니다. Reducer의 기능을 애플리케이션의 특정 요구와 일치시키는 것입니다. 이 안내서는 전력 및 속도에서 재료 및 윤활에 이르기까지 고려해야 할 필수 매개 변수를 안내하여 정보에 입각 한 결정을 내릴 수 있습니다.

부하 및 전력 요구 사항 이해

선택의 첫 번째 단계 원통형 웜 기어 감속기 응용 프로그램의 전력 및 토크 요구 사항을 정확하게 평가하는 것입니다. 불일치 한 구성 요소는 조기 고장, 비 효율성 또는 시스템 손상으로 이어질 수 있습니다. 이러한 매개 변수에 대한 자세한 이해는 감속기가 과도하게 부문없이 작업량을 처리 할 수 ​​있도록합니다.

입력 전력 및 출력 토크

입력 전력은 일반적으로 모터에서 감속기에 공급되는 에너지입니다. 출력 토크는 감속기가 구동 기계에 전달하는 회전력입니다. 이 두 매개 변수는 기어비를 통해 반비례합니다. 이 관계를 이해하는 것은 적절한 크기에 중요합니다.

• 입력 전원 : 이것은 모터가 제공하는 전력입니다. 일반적으로 Kilowatts (KW) 또는 마력 (HP)으로 측정됩니다.
• 출력 토크 : 이것은 감속기가 하중으로 전달하는 트위스트 력입니다. 뉴턴 미터 (NM) 또는 파운드 인치 (LB-in)로 측정됩니다.
• 비교: 입력 전력이 높고 감소 비율이 커지면 일반적으로 출력 토크가 더 높아집니다.

입력 및 출력 속도

감속기가 작동하는 속도는 전원만큼 중요합니다. 입력 속도는 모터의 RPM에 의해 결정되는 반면 출력 속도는 기어비의 직접적인 결과입니다. 이 관계는 응용 프로그램에 원하는 작동 속도를 달성하는 데 필수적입니다.

• 입력 속도 : 웜에 연결된 모터 샤프트의 속도.
• 출력 속도 : 입력 속도 인 기어 샤프트의 속도는 기어비로 나뉩니다.
• 관계: 기어 비율이 높을수록 출력 속도가 낮아집니다. 예를 들어, 입력 속도 1450 rpm과 30 : 1 기어비는 약 48.3 rpm의 출력 속도를 생성합니다. 이것은 핵심입니다 속도 감소 계산 .

기어 비율 및 효율성 탐색

기어 비율과 전반적인 효율은 원통형 웜 기어 감속기 . 더 높은 비율은 더 큰 토크 곱셈을 제공하지만 종종 효율성이 상충됩니다. 이 균형을 이해하는 것은 고력과 에너지 절약이 모두 필요한 응용 프로그램에 필수적입니다.

기어비와 그 의미

기어 비율은 벌레 휠의 치아 수의 비율과 벌레의 시작 수의 비율입니다. 속도 감소 및 토크 증가에 직접 영향을 미칩니다. 좋아하는 응용 프로그램 작은 웜 기어 박스 , 높은 비율은 소형 형태로 상당한 속도 감소를 달성 할 수 있습니다.

• 낮은 비율 (예 : 5 : 1 ~ 30 : 1) : 더 높은 효율이 있지만 토크 곱셈을 제공합니다.
• 높은 비율 (예 : 60 : 1 ~ 100 : 1) : 높은 토크 출력과 상당한 속도 감소를 제공합니다. 이것은 a의 일반적인 요구 사항입니다 컨베이어 벨트 용 웜 기어 박스 .

효율성과 열 생성

효율성은 출력 전력 대 입력 전력의 비율입니다. 웜 기어는 다른 기어 유형, 특히 높은 비율에 비해 효율이 낮은 것으로 알려져 있습니다. 이 손실 된 에너지는 열로 변환되어 감속기의 성능과 수명에 영향을 줄 수 있습니다. 이것을 이해하는 것은 a의 핵심입니다 웜 기어 감속기 윤활 가이드 적절한 윤활 이이 열을 관리하는 데 도움이됩니다.

• 능률: 기어비와 벌레의 리드 각도에 따라 크게 다릅니다. 비율이 높을수록 효율이 낮아집니다.
• 열: 비 효율성의 직접적인 결과. 과도한 열은 윤활유를 저하시키고, 씰을 손상시키고, 구성 요소 수명을 단축 할 수 있습니다.

재료, 설치 및 유지 보수

a의 물리적 특성 및 유지 보수 요구 사항 원통형 웜 기어 감속기 운영 매개 변수만큼이나 중요합니다. 사용 된 재료, 설치 방법 및 윤활 스케줄은 모두 Reder의 전반적인 성능 및 신뢰성에 기여합니다.

재료 및 건축

재료의 선택은 감속기의 내구성 및 하중 기반 용량에 직접적인 영향을 미칩니다. 웜은 일반적으로 강화 강철로 만들어졌으며 웜 휠은 청동으로 만들어져 저속, 고기 저항성 페어링을 만듭니다.

• 벌레: 마찰을 줄이기 위해 종종 사례 강철로 만들어졌으며 마찰을 줄이기 위해 고도로 마감 처리됩니다.
• 웜 휠 : 일반적으로 더 비싼 구성 요소의 마모를 최소화하기 위해 벌레보다 부드러운 Bronze를 캐스트합니다.
• 주택: 일반적으로 강성 및 열 소산 특성으로 선택된 주철 또는 알루미늄. 알루미늄은 가벼우 며 주철은 더 강력합니다.

장착 및 윤활

적절한 장착 및 일관된 윤활 일정은 수명에 필수적입니다. 장착은 범용 플랜지 마운트, 발 장착 또는 샤프트 장착 디자인 일 수 있습니다. 그리스로 채워 지거나 오일로 채워진 윤활 방법은 마찰을 줄이고 열을 관리하는 데 중요합니다.

장착 방향

• 발 제작 : 감속기가 평평한 표면에 볼트로 고정 된 가장 일반적인 유형.
• 플랜지 장착 : 감속기를 기계 또는 모터면에 직접 부착 해야하는 응용 분야에 이상적입니다.
• 샤프트 장착 : 감속기는 구동 샤프트에 직접 장착됩니다.

윤활 및 유지 보수

• 윤활유 유형 : 작동 속도, 온도 및 하중에 따라 다릅니다. 합성 오일은 종종 고온 또는 고속 응용 분야에 사용됩니다.
• 유지 보수 일정 : 정기적 인 오일 수준과 예정된 오일 교환을 정기적으로 점검하는 것은 조기 마모를 방지하기 위해 필수적입니다. 이것은 어떤 핵심 부분입니다 웜 기어 감속기 유지 보수 계획 .

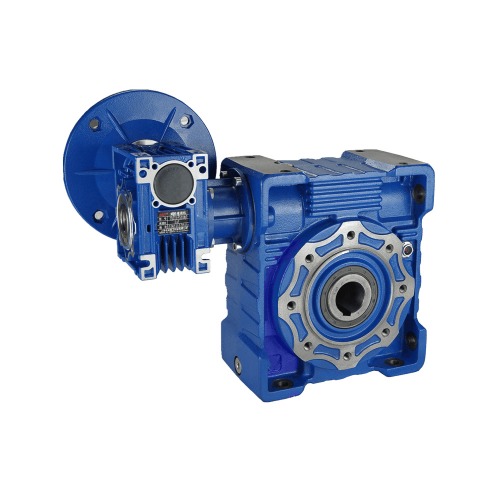

이중 단계 원통형 웜 기어 박스
