동축 스위치형 유성 기어박스: 중부하 작업용 드라이브 솔루션

중부하 작업용 산업용 기계에는 높은 토크를 안정적으로 전달하는 동시에 컴팩트하고 효율적이며 전체 기계 설계에 쉽게 통합할 수 있는 변속기 시스템이 필요합니다. 사용 가능한 다양한 유형의 산업용 기어 감속기 중에서 동축 베이스 장착형 유성 기어박스는 까다로운 여러 응용 분야에 효과적인 솔루션을 제공합니다.

이 유형의 유성 기어박스 두 가지 중요한 구조적 특성이 결합되어 있습니다. 입력과 출력은 동축으로 배열되어 있고 기어박스는 베이스 장착 구성을 통해 안전하게 지지됩니다. 유성 기어링의 부하 공유 특성과 결합된 이 설계는 높은 토크와 안정적인 동력 전달이 필요한 산업 기계에 컴팩트한 변속기 솔루션을 제공합니다.

SGR의 N 시리즈에는 높은 토크가 포함되어 있습니다. 동축 유성 기어박스 까다로운 산업용 애플리케이션을 위한 구성. 제품군은 모듈식 설계를 사용하고 다양한 입력, 출력, 장착 및 다단계 구성을 지원합니다. SGR은 참조 제품 시리즈에 대해 최대 T2 ≤ 750,000 N·m의 출력 토크 범위와 i ≥ 3의 변속비를 지정합니다.

그렇다면 동축 베이스 장착형 유성 기어박스는 정확히 무엇이고, 어떤 이점을 제공하며, 엔지니어는 중장비용으로 이를 어떻게 선택해야 합니까?

이 문서에서는 기본 사항을 설명합니다.

01. 동축 베이스 장착형 유성 기어박스란 무엇입니까?

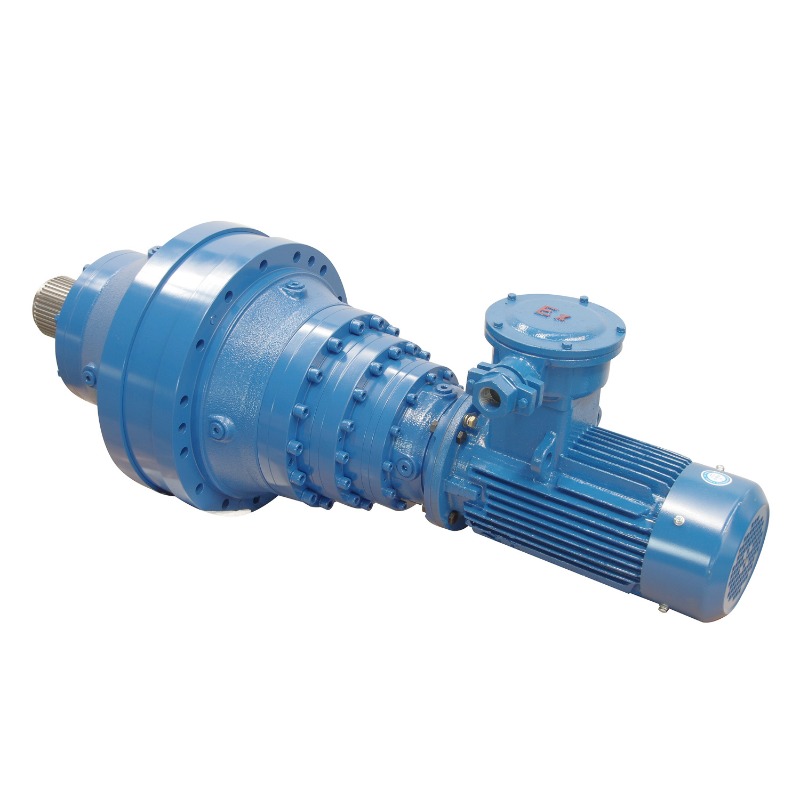

동축 유성 기어박스는 입력과 출력이 동일한 중심축을 따라 배열되는 유성 기어 감속기입니다.

내부적으로 일반적인 유성 변속기는 선 기어, 다중 유성 기어, 유성 캐리어 및 링 기어로 구성됩니다. 유성기어는 링기어와 맞물리면서 동시에 태양기어를 중심으로 회전합니다.

이 배열의 주요 장점 중 하나는 부하 공유입니다.

단일 기어 쌍을 통해 전체 부하를 전달하는 대신 여러 유성 기어가 토크 전달에 참여할 수 있습니다. 이는 유성 시스템이 비교적 컴팩트한 구조 내에서 높은 토크 밀도를 달성하는 데 도움이 됩니다.

베이스 장착이라는 용어는 기어박스가 설치되는 방식을 나타냅니다.

기어박스는 출력 플랜지나 샤프트 장착 배열에만 의존하는 대신 기계 구조나 기초에 고정할 수 있는 장착 베이스로 지지됩니다.

동축 전송 레이아웃과 베이스 장착 구조를 결합한 이러한 유형의 기어박스는 높은 토크, 안정적인 설치, 컴팩트한 크기 및 유연한 장비 통합이 필요한 산업용 기계에 특히 유용합니다.

SGR의 유성 기어박스 포트폴리오에는 풋/베이스, 플랜지 및 샤프트 관련 장착 솔루션을 갖춘 동축 구성이 포함되어 있어 기계 설계에 따라 다양한 배열을 선택할 수 있습니다.

02. 동축 유성 기어박스는 어떻게 작동하나요?

기본적인 작동 원리는 다른 유성 기어박스의 작동 원리와 유사합니다.

동력은 입력측을 통해 유성기어 시스템으로 들어가고 특정 기어박스 구성에 따라 선기어, 유성기어, 링기어, 캐리어를 통해 전달됩니다.

주요 특징은 여러 유성 기어가 전달된 하중을 공유할 수 있다는 것입니다.

이러한 동력 분할 원리는 필요한 토크가 단 하나의 기어 메시를 통해서만 전달될 필요가 없기 때문에 중장비 기계에서 특히 중요합니다.

결과적으로 유성 기어박스는 물리적 크기에 비해 높은 토크 용량을 제공할 수 있습니다.

동축 배열에서는 입력과 출력이 동일한 축에 유지되어 많은 기계 레이아웃에 통합을 단순화할 수 있는 간소화된 전력 전송 경로를 생성합니다.

더 높은 감속비가 필요한 경우 추가 유성 스테이지를 직렬로 연결할 수 있습니다. SGR의 참조 동축 유성 기어박스는 고도로 모듈화된 아키텍처를 기반으로 하며 다양한 감소 요구 사항에 맞는 다단계 조합을 지원합니다.

03. 동축 베이스 장착형 유성기어박스의 4가지 주요 장점

동축 베이스 장착형 유성 기어박스가 중장비 기계에 적합한 이유는 무엇입니까?

크게 4가지 장점이 있습니다.

1. 높은 토크 성능과 안정적인 동력 전달

첫 번째 장점은 높은 토크를 전달하는 능력입니다.

여러 유성 기어가 동력 전달 및 부하 공유에 참여합니다. 이는 단일 기어 쌍에 부하를 집중시키는 대신 유성 기어 시스템을 통해 부하를 분산시키는 데 도움이 됩니다.

중공업 기계의 경우 이는 변속기가 높은 작동 토크, 시동 부하, 가변 부하, 반복적인 부하 변경, 충격 부하 및 긴 작동 주기를 처리해야 할 때 특히 중요합니다.

SGR의 N 시리즈 동축 기어박스 제품군에는 높은 토크 구성이 포함되어 있으며, 참조된 중국 제품 페이지에는 최대 T2 750,000N·m의 출력 토크가 명시되어 있습니다. 물론 실제 기어박스 크기와 허용 토크는 특정 작동 조건과 용도에 따라 선택해야 합니다.

이로 인해 동축 유성 아키텍처는 제한된 설치 공간 내에서 높은 토크를 전달해야 하는 대형 산업 기계와 관련이 있습니다.

2. 컴팩트한 구조와 원활한 전송

또 다른 중요한 장점은 컴팩트한 아키텍처입니다.

유성 기어 시스템은 중앙 태양 기어 주위에 배열된 여러 유성 기어를 통해 토크를 분배하기 때문에 지나치게 큰 기어박스를 요구하지 않고도 높은 토크 밀도를 달성할 수 있습니다.

장비 설계자에게 이는 전송 용량과 설치 공간이 모두 중요한 경우 특히 유용할 수 있습니다.

동축 배열은 입력과 출력이 동일한 축을 따라 위치하기 때문에 전송 레이아웃을 더욱 단순화합니다.

SGR의 제품 문서에는 동축 유성 기어박스 시리즈의 특징으로 높은 전송 효율, 원활한 작동 및 낮은 소음이 명시되어 있습니다.

그러나 이러한 특성은 행성 구조에서만 나오는 것이 아닙니다. 기어 재료, 열처리, 기어 정확도, 베어링 선택, 윤활, 조립 및 제조 품질은 모두 산업용 기어박스의 실제 작동 성능에 기여합니다.

3. 모듈식 설계 및 유연한 구성

현대 산업용 유성 기어박스의 가장 강력한 특징 중 하나는 모듈성입니다.

고도로 모듈화된 기어박스 플랫폼을 통해 제조업체는 표준화된 구성 요소와 다양한 조합을 사용하여 다양한 변속기 솔루션을 만들 수 있습니다.

SGR 동축 유성 기어박스 시리즈의 경우 여러 유성 스테이지를 결합하여 다양한 감소 요구 사항을 충족할 수 있으며 참조 제품군은 i ≥ 3의 비율을 포함합니다.

N 표준 샤프트 입력, MN 플랜지 입력 및 맞춤형 입력 구성을 포함한 다양한 입력 옵션도 사용할 수 있습니다.

출력측은 원통형 샤프트, 스플라인 샤프트, 잠금 장치가 있는 중공 샤프트, 플랜지 연결 및 맞춤형 구성으로 구성할 수 있습니다.

SGR은 또한 베이스 장착, 플랜지 장착 및 토크 암 관련 구성을 포함한 다양한 장착 배열을 제공합니다.

이러한 유연성은 OEM 장비 제조업체에게 특히 중요합니다.

엔지니어는 고정 기어박스 구성을 중심으로 전체 기계를 재설계하는 대신 모터, 구동 장비, 설치 공간 및 기존 기계 인터페이스에 더 잘 맞는 기어박스 배열을 선택할 수 있습니다.

4. 안정적인 설치와 강력한 적응성

대형 산업용 기어박스의 경우 장착을 부차적인 고려 사항으로 간주해서는 안 됩니다.

불필요한 오정렬이나 응력이 발생하지 않고 부하가 안정적으로 전달될 수 있도록 기어박스는 기계 구조와 적절하게 통합되어야 합니다.

베이스 장착형 유성 기어박스는 기어박스 하우징이 장비 프레임이나 기초에 안전하게 지지될 수 있기 때문에 다양한 고정식 산업용 드라이브 시스템에 실용적인 장착 솔루션을 제공합니다.

응용 분야에 따라 플랜지 장착 또는 토크 암 장착과 같은 다른 구성이 더 적절할 수 있습니다.

올바른 솔루션은 장비 레이아웃, 출력 연결, 방사형 및 축방향 하중, 반응 토크, 기초 설계, 샤프트 정렬 및 유지 관리 접근성을 포함한 요소에 따라 달라집니다.

이것이 기어박스 모델을 이미 선택한 후가 아니라 기어박스 선택 중에 장착 구성을 고려해야 하는 이유입니다.

04. 동축 베이스 장착형 유성 기어박스는 어디에 사용됩니까?

높은 토크 용량, 컴팩트한 구조, 모듈성 및 유연한 구성 덕분에 동축 유성 기어박스es 광범위한 중장비 산업 기계에 사용할 수 있습니다.

광산 장비

광산 기계는 무거운 하중, 진동, 먼지 및 까다로운 작업 주기 하에서 작동하는 경우가 많습니다.

유성 기어박스는 높은 토크와 안정적인 연속 작동이 필요한 광산 변속기 시스템에 사용할 수 있습니다.

광산 응용 분야의 경우 기어박스 선택은 정격 토크뿐만 아니라 최대 부하, 충격 부하, 작동 시간, 환경 조건 및 유지 관리 요구 사항도 고려해야 합니다.

야금 장비

야금 기계는 까다로운 산업 조건에서 저속, 높은 토크 전달이 필요한 경우가 많습니다.

동축 베이스 장착형 유성 기어박스는 특히 안정적인 설치와 지속적인 동력 전달이 중요한 중부하 작업용 야금 기계에 컴팩트한 드라이브 솔루션을 제공할 수 있습니다.

컨베이어 및 자재 취급 시스템

대형 산업용 컨베이어는 특히 무거운 벌크 자재를 운반할 때 상당한 시동 및 작동 토크를 요구할 수 있습니다.

유성 기어박스는 출력 토크를 높이는 동시에 모터 속도를 줄일 수 있어 많은 컨베이어 구동 시스템에 필요한 기계적 특성을 제공합니다.

베이스 장착 구성은 고정 컨베이어 드라이브 스테이션에의 통합을 단순화할 수도 있습니다.

리프팅 및 윈치 장비

리프팅 및 윈치 시스템에는 안정적인 토크 전달과 적절한 감속비가 필요합니다.

유성 기어박스는 일반적으로 컴팩트한 크기가 중요한 고토크 구동 시스템에 사용됩니다.

그러나 리프팅 애플리케이션의 경우 기어박스 선택은 부하 조건, 제동, 안전 요구 사항, 듀티 사이클 및 해당 표준을 포함한 전체 시스템 요구 사항을 기반으로 해야 합니다.

건설기계

중장비 건설 장비에는 다양한 하중과 까다로운 작업 환경을 처리할 수 있는 견고한 변속기 부품이 필요합니다.

기계 아키텍처에 따라 유성 기어박스는 다양한 이동, 회전 또는 보조 구동 메커니즘에 사용될 수 있습니다.

해양 보조 기계

공간은 해양 기계의 중요한 설계 제약이 될 수 있습니다.

동축 유성 기어박스의 높은 토크 밀도와 구성 가능한 구조 덕분에 소형화 및 높은 토크 전달이 요구되는 선택된 해양 보조 드라이브 애플리케이션에 적합할 수 있습니다.

SGR의 참조 N 시리즈 제품은 건설 기계, 해양 보조 기계, 광산 기계, 섬유 및 인쇄/염색 기계를 포함한 산업 분야 전반에 적용되었습니다.

05. 동축 vs 직각 유성 기어박스: 무엇을 선택해야 할까요?

유성 기어박스를 선택할 때 중요한 질문 중 하나는 기계에 동축 또는 직각 변속기 레이아웃이 필요한지 여부입니다.

A 동축 유성 기어박스 입력과 출력을 동일한 축에 배치합니다.

따라서 모터와 구동 장비를 직선 전송 라인에 배치할 수 있는 경우 특히 적합합니다.

직각 유성 기어박스는 동력 전달 방향을 변경하는데, 이는 기계 레이아웃으로 인해 모터와 출력 장비를 동일한 축에 설치할 수 없는 경우 유용할 수 있습니다.

두 디자인 모두 보편적으로 더 나은 것은 아닙니다.

올바른 선택은 주로 사용 가능한 설치 공간, 모터 위치, 구동 장비 위치, 필요한 토크, 감속비, 입력 및 출력 인터페이스 및 유지 관리 공간에 따라 달라집니다.

SGR의 유성 기어박스 제품군에는 다양한 샤프트 레이아웃 요구 사항에 맞는 동축 및 직각 구성이 모두 포함됩니다.

06. SGR 동축 유성 기어박스를 선택하는 이유는 무엇입니까?

SGR은 산업을 발전시킵니다 유성 기어박스 까다로운 전송 애플리케이션을 위한 솔루션입니다.

N 시리즈는 모듈식 및 직렬화된 설계 철학을 사용하여 애플리케이션 요구 사항에 따라 다양한 단계, 입력 구성, 출력 배열 및 장착 방법을 결합할 수 있습니다. SGR의 현재 제품 정보에는 동축 및 직각 유성 구성과 다양한 장착 솔루션이 나열되어 있습니다.

기어 제조를 위해 SGR은 정밀 연삭 전에 기어를 침탄 및 담금질한 20CrMnTi 합금강을 사용합니다. 이러한 제조 방식은 까다로운 산업용 변속기 응용 분야에 필요한 경도, 내마모성 및 기어 정확도를 제공하기 위한 것입니다.

SGR은 맞춤형 지원도 지원합니다. 유성 기어박스 특히 표준 카탈로그 구성이 토크, 비율, 입력/출력 인터페이스, 장착 치수 또는 작동 조건에 대한 요구 사항을 완전히 충족할 수 없는 OEM 장비 제조업체를 위한 솔루션입니다.

N 시리즈는 광업, 건설 기계, 해양 보조 기계, 리프팅, 자재 취급 및 기타 중장비를 포함한 산업 응용 분야에 적합합니다.

수입 산업용 유성 기어박스에 대한 대안을 평가하는 고객을 위해 SGR은 이 시리즈를 유사한 응용 분야에 대한 현지화된 대안으로 포지셔닝합니다. 원래 제품 문서에는 이 시리즈가 유사한 수입 감속기의 교체를 염두에 두고 개발되었다고 명시되어 있습니다. 그럼에도 불구하고 모든 교체 프로젝트는 모델 크기만으로 호환성을 가정하기보다는 토크, 비율, 치수, 샤프트 인터페이스, 하중, 듀티 사이클 및 실제 작동 조건에 따라 기술적으로 검증되어야 합니다. (저자, SGR, 앤지 장)
