동축 유성 기어박스와 직각 유성 기어박스의 차이점

유성 기어박스 산업 기계의 동력 전달을 위한 가장 효율적이고 컴팩트한 솔루션 중 하나를 대표합니다. 특정 애플리케이션에 대한 최적의 시스템을 선택하려면 동축 구성과 직각 구성 간의 근본적인 차이점을 이해하는 것이 중요합니다. 이 포괄적인 가이드에서는 설계의 작동 원리, 성능 특성 및 이상적인 사용 사례를 탐색하는 동시에 전문 제조업체가 다음과 같은 방식을 강조합니다. 상하이 SGR 중공업 기계 유한 회사 고급 엔지니어링을 활용하여 고성능 솔루션을 제공합니다.

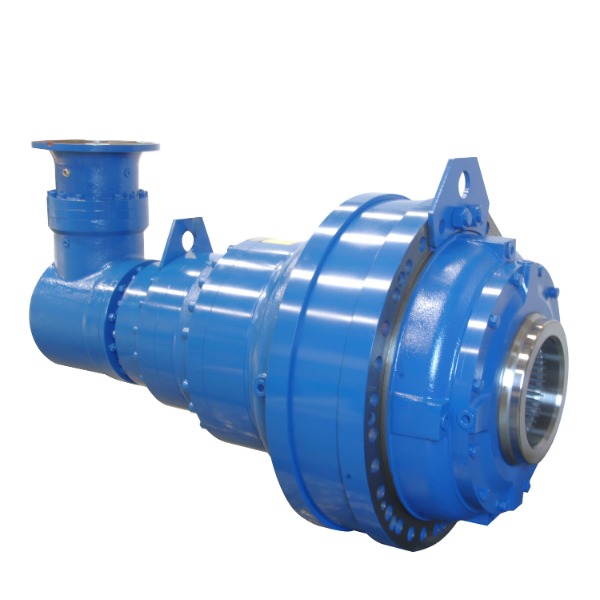

모터가 있는 플랜지 입력 직각 큰 출력 토크 유성 기어박스

유성 기어박스 기본 이해

특정 구성을 검토하기 전에 유성 기어 시스템을 다양한 산업 전반에 걸쳐 독특하게 효과적으로 만드는 기본 원리를 파악하는 것이 중요합니다. 유성 기어박스라고도 알려진 유성 기어박스는 중앙 태양 기어, 캐리어에 장착된 여러 유성 기어, 유성과 맞물리는 외부 링 기어를 갖추고 있습니다. 이러한 배열은 여러 전력 경로를 생성하여 여러 접점에 부하를 분산시켜 탁월한 토크 밀도와 효율성을 제공합니다.

• 컴팩트한 동력 전달 높은 토크 대 중량 비율
• 여러 기어 메시에 부하를 분산시키는 다중 전력 경로
• 슬라이딩 마찰 최소화를 통한 탁월한 효율성
• 백래시를 최소화한 정확한 포지셔닝 기능
• 하중 공유를 통한 탁월한 충격 하중 흡수

핵심 구성 요소 및 기능

모든 유성 기어 시스템은 동력을 효율적으로 전달하기 위해 조화롭게 작동하는 여러 가지 중요한 구성 요소로 구성됩니다. 선기어는 중앙 입력 구성요소 역할을 하며, 유성기어는 이를 중심으로 회전하면서 동시에 선기어와 링기어와 맞물립니다. 플래닛 캐리어 어셈블리는 플래닛을 연결하고 대부분의 표준 구성으로 출력을 제공하지만 배열이 다르면 다양한 속도 비율과 방향이 생성될 수 있습니다.

• 썬기어(Sun gear) : 입력전원을 공급받는 핵심 부품
• 유성 기어: 일반적으로 태양 기어를 공전하는 3개 이상의 기어
• 유성캐리어: 유성기어를 제 위치에 고정하는 구조적 구성요소
• 링 기어: 시스템을 둘러싸는 내부 톱니가 있는 외부 기어
• 출력 메커니즘: 구성(캐리어, 링 또는 태양)에 따라 다릅니다.

동축 유성 기어박스: 설계 및 응용

동축 유성 기어박스는 동일한 회전축을 따라 정렬된 입력 및 출력 샤프트를 갖추고 있어 탁월한 효율성으로 간단한 동력 전달 경로를 생성합니다. 이 구성은 공간 제약과 정렬 단순성이 주요 고려 사항인 응용 분야에서 특히 중요합니다. 동축 설계의 고유한 대칭성은 균형 잡힌 부하 분산과 최소 진동에 기여하여 정밀 응용 분야에 이상적입니다.

• 입력 및 출력 샤프트는 동일한 회전축을 공유합니다.
• 탁월한 효율성(대개 단계당 97% 이상)
• 높은 전력 밀도를 갖춘 콤팩트한 방사형 치수
• 진동 및 소음 발생 최소화
• 단순화된 장착 및 정렬 절차

동축 설계의 성능 특성

동축 유성 기어박스의 성능 이점으로 인해 다양한 산업 분야의 까다로운 응용 분야에 적합합니다. 높은 효율성은 기어 메시를 통한 최소 전력 손실에서 비롯되며, 컴팩트한 폼 팩터로 공간이 제한된 환경에 통합할 수 있습니다. 유성 시스템의 균형 잡힌 특성은 자연스럽게 진동을 줄여 구성품 수명을 연장하고 작동 안정성을 향상시킵니다.

직각 유성 기어박스: 설계 및 응용

직각 유성 기어박스에는 동력 전달을 90도 방향으로 바꾸는 베벨 기어 스테이지가 통합되어 수직 입력 및 출력 요구 사항이 있는 응용 분야를 위한 다양한 솔루션을 만듭니다. 이 구성은 유성 기어의 견고성과 베벨 기어의 방향 유연성을 결합하여 기계 레이아웃 최적화에 고유한 이점을 제공합니다. 는 직각 유성 기어박스 설계는 원동기가 피구동 부품과 평행하게 위치해야 할 때 특히 유용합니다.

• 입력과 출력 사이의 90도 전력 전송
• 특정 기계 레이아웃을 위한 공간 절약형 구성
• 유성기어와 베벨기어 기술의 결합
• 제한된 공간에서 뛰어난 장착 유연성
• 다양한 출력 구성 가능(중실축, 중공축)

직각 설계의 성능 특성

직각 유성 기어박스는 특정 용도에 꼭 필요한 고유한 성능 특성을 제공합니다. 베벨 기어 스테이지를 포함하면 다양한 효율성 고려 사항이 도입되는 동시에 귀중한 방향 유연성도 제공됩니다. 적절한 애플리케이션 엔지니어링 및 선택을 위해서는 이러한 성능 매개변수를 이해하는 것이 필수적입니다.

비교 분석: 동축 대 직각 유성 기어박스

동축 및 직각 유성 기어박스 중에서 선택하려면 적용 요구 사항, 공간 제약 및 성능 우선 순위를 신중하게 고려해야 합니다. 각 구성은 특정 시나리오에 더 적합하도록 뚜렷한 이점을 제공합니다. 이 비교 분석은 선택 과정을 알리기 위해 중요한 차이점을 조사합니다.

• 샤프트 배열의 차이 기계 설계에 미치는 영향
• 운영 범위 전반에 걸친 효율성 비교
• 토크 밀도 및 동력 전달 능력
• 애플리케이션별 장점 및 제한 사항
• 장비 수명주기 전반에 걸친 비용 고려 사항

효율성 및 동력 전달 비교

효율성은 동축 유성 기어박스와 직각 유성 기어박스 간의 가장 중요한 차별화 요소 중 하나를 나타냅니다. 동축 설계의 직접 전력 경로는 에너지 손실을 최소화하는 반면, 직각 구성은 베벨 기어 인터페이스에서 추가 손실을 경험합니다. 이러한 효율성 차이는 에너지 소비가 운영 비용에 큰 영향을 미치는 고주기 응용 분야에서 점점 더 중요해지고 있습니다.

애플리케이션별 선택 지침

동축 유성 기어박스와 직각 유성 기어박스 사이의 최적 선택은 특정 애플리케이션 요구 사항 및 제약 조건에 따라 크게 달라집니다. 동축 설계는 일반적으로 최대 효율과 간단한 전력 전송을 요구하는 애플리케이션에 탁월한 반면, 직각 구성은 특정 공간 문제를 해결합니다. 이러한 적용 지침을 이해하면 장기적인 신뢰성과 성능을 위한 적절한 기어박스 선택이 보장됩니다.

• 동축 선호: 고효율 요구, 직접 구동 애플리케이션
• 직각 선호: 공간이 제한된 레이아웃, 90° 동력 전달
• 두 가지 구성 모두 적합: 높은 토크 애플리케이션, 정밀 포지셔닝
• 특별 고려사항: 열악한 환경, 유지보수 접근성
• 수명주기 비용 요소: 초기 투자와 운영 효율성

현대 유성 기어 시스템의 고급 엔지니어링

현대식 유성 기어박스 설계에는 첨단 엔지니어링 원리와 제조 기술이 통합되어 전례 없는 성능 수준을 달성합니다. 같은 회사 상하이 SGR 중공업 기계 유한 회사 정교한 설계 최적화 시스템과 정밀 제조 장비를 사용하여 엄격한 산업 표준을 충족하는 기어박스를 생산합니다. 박사 학위와 수석 엔지니어로 구성된 연구 개발 팀은 다음을 포함한 전문 시스템을 개발했습니다. 유성 기어박스 및 평면 이중 봉투 웜기어 최적화 설계 시스템.

• 하중 분산을 위한 고급 치형 최적화
• CNC 기계를 이용한 정밀 가공
• 전력 및 효율성 테스트 시스템을 통한 종합적인 테스트
• 혁신적인 소재 및 열처리 공정
• 통합 설계, 생산, 기술 서비스 시스템

저소음 유성 기어박스 설계의 혁신

소음 감소는 특히 산업계가 더욱 엄격한 작업장 및 환경 표준을 구현함에 따라 현대 유성 기어박스 개발에서 중요한 초점을 나타냅니다. 고급 엔지니어링 접근 방식에는 최적화된 톱니 수정, 정밀 제조 공차 및 특수 진동 감쇠 기술이 포함됩니다. 추구 저소음 유성 기어박스 솔루션은 주요 제조업체들 사이에서 경쟁력 있는 차별화 요소가 되었습니다.

• 최적의 맞물림 특성을 위한 기어 톱니의 정밀 연삭
• 고급 베어링 선택 및 장착 기술
• 진동 감쇠를 위한 하우징 설계 최적화
• 소음저감을 위한 윤활시스템 엔지니어링
• 음향 측정 장비를 이용한 종합 테스트

귀하의 응용 분야에 적합한 유성 기어박스 선택

적절한 유성 기어박스를 선택하려면 여러 기술 매개변수와 작동 고려 사항을 체계적으로 평가해야 합니다. 엔지니어는 기본적인 동축 대 직각 결정 외에도 토크 요구 사항, 속도 비율, 환경 조건 및 수명 주기 기대치를 고려해야 합니다. 이 선택 프레임워크는 기어박스 사양의 일반적인 함정을 피하면서 최적의 구성을 식별하는 데 도움이 됩니다.

• 토크 및 속도 요구 사항에 대한 종합적인 평가
• 장착 제약 및 공간 제한 분석
• 환경 요인 및 듀티 사이클 평가
• 유지보수 요구사항 및 접근성 고려
• 초기 구매 가격 이상의 총 소유 비용 분석

기술 사양 개발

포괄적인 기술 사양을 작성하는 것은 유성 기어박스 선택 프로세스에서 중요한 단계를 나타냅니다. 잘 정의된 사양은 선택된 기어박스가 모든 응용 분야 요구 사항을 충족하면서 의도한 서비스 수명 동안 안정적으로 작동하도록 보장합니다. 이 프로세스에는 성능 매개변수와 물리적 특성이 모두 포함되어야 합니다.

FAQ

유성 기어박스의 일반적인 사용 수명은 얼마나 됩니까?

유성 기어박스의 사용 수명은 적용 조건, 유지 관리 관행 및 부하 특성에 따라 크게 달라집니다. 적절한 유지 관리가 포함된 적절한 작동 조건에서 고품질 유성 기어박스는 일반적으로 20,000시간의 서비스 수명을 달성합니다. 수명에 영향을 미치는 중요한 요소에는 적절한 윤활, 설계 한계 내 작동 온도, 정격 용량을 초과하는 충격 부하 방지 및 정렬 정밀도가 포함됩니다. 제조업체는 다음과 같습니다. 상하이 SGR 중공업 기계 유한 회사 견고한 설계, 고급 소재 및 정밀 제조를 통해 수명 연장을 위해 기어박스를 설계합니다.

유성 기어박스는 어떻게 높은 토크 밀도를 달성합니까?

유성 기어박스는 고유한 동력 분할 아키텍처를 통해 탁월한 토크 밀도를 달성합니다. 단일 기어 메시를 통해 동력을 전달하는 기존 기어 배열과 달리 유성 시스템은 여러 유성 기어에 동시에 토크를 분배합니다. 이러한 부하 공유를 통해 더 높은 토크 값을 처리하면서 더욱 컴팩트한 설계가 가능해졌습니다. 또한 동축 배열은 베어링 하중과 하우징 응력을 최소화하는 균형 잡힌 힘 분포를 생성하여 더욱 컴팩트한 치수에 기여합니다. 는 고토크 유성 기어박스 구성은 사용 가능한 가장 공간 효율적인 전력 전송 솔루션 중 하나를 나타냅니다.

고정밀 애플리케이션에 유성 기어박스를 사용할 수 있습니까?

전적으로. 유성 기어박스는 적절한 공차와 정밀 부품으로 제조될 때 고정밀 응용 분야에 매우 적합합니다. 주요 정밀 지표에는 낮은 백래시(종종 정밀 모델에서 1arcmin 미만), 높은 비틀림 강성 및 우수한 위치 반복성이 포함됩니다. 극도의 정밀도가 요구되는 응용 분야의 경우 특수 정밀 유성 기어박스 설계에는 사전 로드된 베어링, 정밀 접지 기어 및 최적화된 톱니 프로파일과 같은 기능이 통합되어 있습니다. 이러한 특성으로 인해 유성 기어박스는 로봇공학, 항공우주, 의료 장비 및 정확한 모션 제어가 필요한 기타 응용 분야에 이상적입니다.

유성 기어박스에는 어떤 유지 관리가 필요합니까?

유성 기어박스는 다른 많은 동력 전달 구성 요소에 비해 상대적으로 최소한의 유지 관리가 필요하지만 적절한 관리를 통해 서비스 수명을 크게 연장할 수 있습니다. 주요 유지보수 활동에는 제조업체 사양에 따른 정기 윤활, 씰 무결성에 대한 정기 검사, 비정상적인 소음 또는 온도 상승 모니터링이 포함됩니다. 현대 유성 기어박스 유지보수 관행에서는 고정 주기 교체보다는 상태 기반 모니터링을 강조하며, 진동 분석, 오일 분석, 열 모니터링을 활용하여 고장이 발생하기 전에 유지 관리 요구 사항을 예측합니다.

인라인 기어박스와 직각 유성 기어박스 중에서 어떻게 선택합니까?

인라인(동축) 및 직각 유성 기어박스 사이의 선택은 주로 특정 애플리케이션 내의 공간 제약 및 효율성 요구 사항에 따라 달라집니다. 동축 설계는 더 높은 효율과 더 높은 토크 밀도를 제공하므로 입력 및 출력 정렬이 간단한 경우에 이상적입니다. 직각 구성은 원동기가 구동 구성 요소에 수직으로 위치해야 하는 공간적 문제를 해결하지만 추가 베벨 기어 스테이지로 인해 약간의 효율성 절충이 이루어집니다. 이러한 기본적인 선택 결정을 내릴 때 전체 시스템 레이아웃, 유지 관리에 대한 접근성 및 효율성 요구 사항을 고려하십시오.
