유성기어 감속기와 웜기어 감속기의 특성 비교

감속기는 전원과 액추에이터를 연결하고 속도를 일치시키고 토크를 전달하는 중간 메커니즘입니다. 감속기에는 고조파 감속기, RV 감속기, 유성 기어 감속기 및 웜기어 감속기.

이러한 유형의 감속기 중에서 유성 기어 감속기와 웜 기어 감속기는 모두 기계식 변속기 및 산업 자동화에서 매우 일반적이며 오랜 전통의 감속기 제조업체인 Shanghai SGR Heavy Industry Machinery Co., Ltd.의 주요 제품입니다. SGR은 산업용 감속기의 R&D 및 생산 분야에서 15년 이상의 경험을 바탕으로 유성 기어 감속기와 웜 기어 감속기 간의 상세한 비교를 작성했습니다.

(1) 유성기어 감속기

유성기어 감속기는 선기어, 유성기어, 유성캐리어, 내부 링기어로 구성된 기계식 전동장치입니다. 중앙의 선기어를 중심으로 일련의 유성기어를 회전시켜 동력을 전달하며, 상대적으로 작은 공간에서 큰 토크 증폭 효과를 얻을 수 있습니다.

유성 기어 감속기의 네 가지 주요 특징:

1. 높은 전송 효율과 컴팩트한 구조

유성기어 감속기의 전달 효율은 일반적으로 90% 이상이며, 에너지 손실이 낮고 전달 효율이 높습니다. 유성 기어 감속기는 비교적 컴팩트한 구조의 유성 기어 시스템을 사용하므로 공간이 제한된 애플리케이션 시나리오에 적합합니다.

2. 넓은 변속비 범위와 강력한 내하력

유성 기어 감속기는 다양한 크기의 기어를 결합하여 더 큰 변속비를 달성할 수 있습니다. 여러 기어가 동시에 작동하기 때문에 유성 기어 감속기는 내하중 용량이 더 높고 더 큰 반경방향 및 축방향 하중을 견딜 수 있습니다.

3.Good 안정성과 정밀한 제어

유성기어 감속기의 기어는 고르게 분포되어 있으며 각 구성요소의 하중이 균형을 이루어 안정성과 부드러움이 향상됩니다. 현재 대부분의 유성 기어 감속기는 백래시를 줄이고 변속기 정확도를 향상시키며 장기간 작동 중에 변속기 정확도와 안정성을 보장하는 낮은 백래시 설계를 사용합니다.

4. 긴 수명과 폭넓은 적용

기어에 가해지는 균일한 힘과 고품질 제조 공정은 유성 감속기의 긴 사용 수명을 제공합니다.

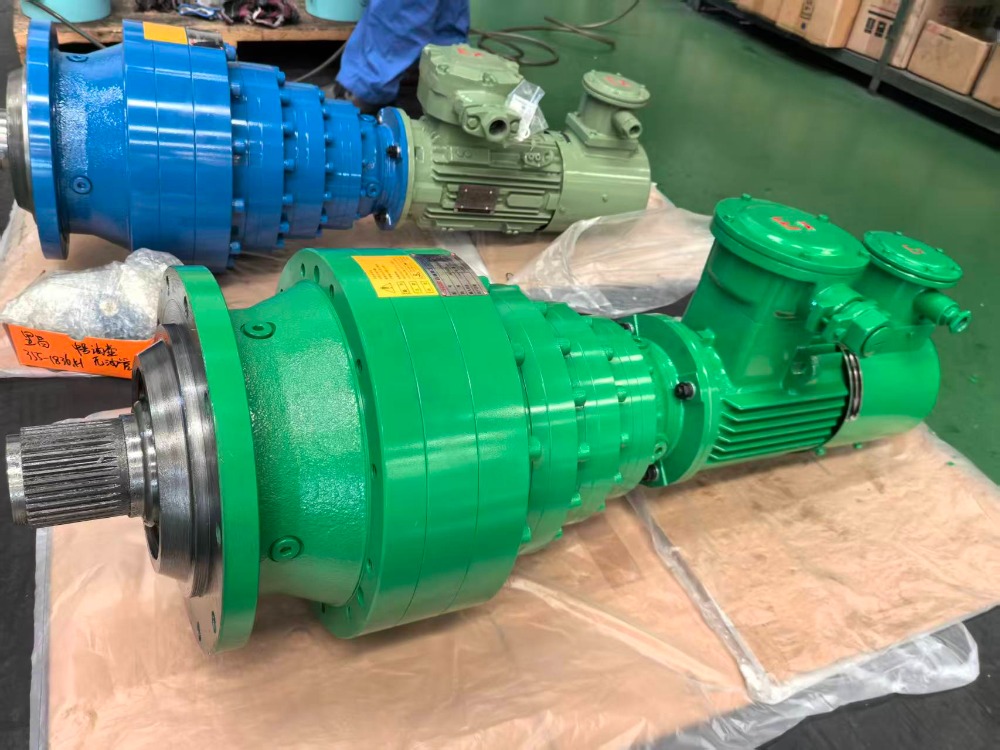

예를 들어, SGR의 유성 기어 감속기의 기어는 20CrMnTi로 제작되고 침탄 처리되고 담금질된 후 연마됩니다. 이는 다중 톱니 하중 분산, 안정적이고 신뢰할 수 있는 작동, 높은 기계적 효율성과 같은 이점을 제공합니다. SGR의 유성기어 감속기는 건설기계, 해양 보조 기계, 광산 기계, 직물 인쇄 및 염색 기계 등 다양한 산업 분야에서 널리 사용됩니다.

(2) 웜기어 감속기

웜기어 감속기는 웜휠과 웜의 맞물림을 통해 입력축과 출력축 사이의 속도 감소 및 토크 증폭을 달성합니다. 웜휠은 나선형 모양의 기어이고, 웜은 일반적으로 나선형 모양의 변속기 샤프트입니다. 둘 사이의 이러한 맞물림은 웜 기어 감속기에 고유한 전송 특성을 제공합니다.

웜기어 감속기의 네 가지 주요 특징:

1. 컴팩트한 구조로 큰 감속비 달성 가능

웜기어 감속기는 웜휠과 웜만 필요하므로 비교적 컴팩트합니다. 일반적으로 10:1에서 100:1 또는 그 이상 범위의 큰 감속비를 가지므로 높은 토크 출력이 가능하고 높은 출력이 필요한 응용 분야에 적합합니다.

2. 독특한 자동 잠금

웜기어 감속기는 강력한 자동 잠금 기능을 갖추고 있어 웜휠을 역방향으로 구동하여 웜이 회전하는 것을 방지합니다. 이는 안전성을 높이고 하중의 자유 낙하를 방지해야 하는 응용 분야에서 매우 유용합니다. 자동 잠금 기능은 기계 및 산업 분야에서도 사고 발생을 줄여줍니다.

3. 내마모성 및 내구성, 긴 수명

현재 시장에 나와 있는 웜기어 감속기는 일반적으로 청동이나 기타 내마모성 재료로 만들어져 뛰어난 내마모성과 내구성을 제공합니다. 이 소재는 장기간의 고부하 작동 조건에 적합하여 웜기어 감속기의 수명을 연장합니다.

또한 웜기어 감속기의 웜기어는 일반적으로 인벌류트 치형 프로파일을 사용합니다. 이 설계는 웜과 웜휠 사이의 원활한 결합을 보장하여 충격과 진동을 줄여 전송 효율과 서비스 수명을 향상시킵니다.

4. 원활한 작동 및 저소음

웜기어 감속기에서는 웜휠과 웜 사이의 맞물림이 매우 매끄러워 소음이 줄어듭니다. 또한 최신 웜기어 감속기는 일반적으로 CNC 공작 기계를 사용하여 제조되므로 웜 및 웜휠의 기본 치수 정확도와 치형 정밀도를 보장하고 작동 중 진동 및 소음을 ​​크게 줄입니다.

예를 들어, SGR의 웜기어 감속기의 웜은 20CrMnTi를 침탄, 담금질 후 연삭하고, 웜휠은 고성능 청동합금으로 제작하여 오래 지속되는 내마모성과 높은 전달효율, 긴 수명을 자랑합니다.

유사한 원통형 웜 및 웜 기어 쌍에 비해 부하 용량과 전달 효율이 크게 향상되었습니다. 또한 고속 비율에서 기계적 자동 잠금 기능을 갖추고 있어 기계의 안전성을 효과적으로 향상시킵니다. SGR은 관련 대학과 협력하여 중국인이 발명한 이 혁신적인 전송 기술의 개발과 홍보를 촉진하기 위해 설계, 공정, 생산, 조립 및 테스트에 대한 체계적인 연구를 수행해 왔습니다. 장착 치수는 외국 회사의 CAVEX® Worm-Gear Units와 호환 가능하며 주요 변속기 구성 요소도 맞춤 설정할 수 있습니다.

(3) 두 감속기의 적용 분야의 차이점

유성기어 감속기는 높은 전달 효율, 정밀한 전달, 작은 감속비가 요구되는 용도에 적합합니다. 특정 응용 분야 및 장비에는 자동화된 생산 라인, 굴착기, 크레인, 광산 장비, 풍력 터빈, 식품 가공 장비, 섬유 기계, 인쇄 기계 등이 포함됩니다.

웜기어 감속기는 큰 토크 출력, 강력한 자동 잠금 및 큰 감속비가 필요한 산업 및 기계 분야에 적합합니다. 특정 응용 분야에는 크레인, 윈치, 엘리베이터, 리프팅 플랫폼, 컨베이어 벨트 시스템, 포장 기계, 식품 가공 장비, 화학 장비, 인쇄 장비 및 일부 농업 기계가 포함됩니다.

유성 기어 감속기와 웜 기어 감속기는 각각 고유한 장점과 적용 가능한 시나리오를 가지고 있습니다. 산업 및 기계 응용 분야에서 어떤 감속기를 선택해야 하는지는 궁극적으로 특정 응용 분야 요구 사항과 작업 환경 요구 사항에 따라 달라집니다. (저자, SGR, 앤지 장)
