이중 봉투 웜 기어박스 이해: 설계 및 적용에 대한 심층 분석

동력 전달 분야에서 작은 공간에서 높은 토크와 원활한 작동을 달성하는 것은 끊임없는 엔지니어링 과제입니다. 다양한 솔루션 중에서, 이중 봉투 웜 기어박스 까다로운 애플리케이션을 위한 독특하고 매우 효과적인 디자인으로 돋보입니다. 표준 웜 기어와 달리 이 구성은 웜과 기어 사이의 표면 접촉을 크게 증가시켜 내하중 성능과 내구성이 뛰어납니다. 이 기사에서는 이중 봉투 웜 기어 기술의 장점, 이상적인 사용 사례 및 중요한 선택 기준에 대한 포괄적인 탐색을 제공하여 현대 기계에서 중추적인 역할을 이해하는 데 도움을 줍니다.

이중 포위 웜기어 드라이브란 무엇입니까?

이중 봉투 웜 기어 드라이브는 웜(나사)과 웜 기어(휠)가 모두 목 모양이거나 모래시계 모양인 특수한 유형의 기어 시스템입니다. 이는 웜이 기어를 감싸는 동시에 기어가 웜을 감싸는 것을 의미합니다. 이 이중 포위 동작은 단일 포위 또는 원통형 웜기어 세트에 비해 결합 톱니 사이에 훨씬 더 넓은 접촉 영역을 생성합니다. 이 복잡한 설계의 주요 이점은 웜 기어 설계 고유의 컴팩트함을 손상시키지 않으면서 매우 높은 토크 부하를 전달할 수 있다는 것입니다. 복잡한 형상에는 정밀한 제조가 필요하지만 열악한 환경에서도 비교할 수 없는 성능을 발휘합니다.

• 접촉 면적 증가: 스로트 설계를 통해 여러 개의 톱니가 동시에 하중을 공유할 수 있어 개별 기어 톱니에 가해지는 응력이 크게 줄어듭니다.
• 정밀 제조: 이러한 부품을 생산하려면 완벽한 메싱과 최적의 성능을 보장하기 위해 고급 CNC 기계와 엄격한 품질 관리가 필요합니다.
• 탁월한 부하 분산: 하중은 한 지점에 집중되지 않고 더 넓은 표면에 분산되어 마모를 최소화합니다.

이중 봉투 웜기어의 주요 장점

독특한 기하학 이중 봉투 웜 기어박스 이는 여러 가지 뚜렷한 운영상의 이점으로 해석되어 중부하 작업에 선호되는 선택이 됩니다. 이 기어박스는 다른 기어박스가 실패할 수 있는 부분에서 탁월한 성능을 발휘하도록 설계되어 출력, 신뢰성 및 수명이 혼합되어 있습니다. 다음 사항에서는 이 기어박스 설계를 다른 기어박스 설계와 차별화하는 핵심 이점을 자세히 설명합니다.

• 더 높은 토크 용량: 확대된 접촉 면적을 통해 시스템은 충격 부하를 처리하고 표준 웜 기어보다 더 효과적으로 높은 토크 출력을 유지할 수 있습니다.
• 향상된 내구성과 수명: 단위 면적당 응력이 감소하여 구성 요소의 마모가 줄어들어 작동 수명이 길어지고 유지 관리 필요성이 줄어듭니다.
• 높은 감속비를 위한 컴팩트한 디자인: 상대적으로 작은 패키지에 높은 단일 스테이지 감속비를 제공하여 기계 레이아웃에서 귀중한 공간을 절약합니다.
• 더욱 조용한 작동: 부드러운 톱니 맞물림으로 인해 더 조용하고 부드러운 성능이 나타나는 경우가 많으며 이는 소음에 민감한 환경에서 매우 중요합니다.

비교: 이중 포위 대 표준 웜 기어

기어박스를 선택할 때 이중 엔벨로핑 기어와 표준 원통형 웜 기어 간의 성능 차이를 이해하는 것이 중요합니다. 아래 표에는 애플리케이션 적합성에 영향을 미치는 주요 차이점이 요약되어 있습니다.

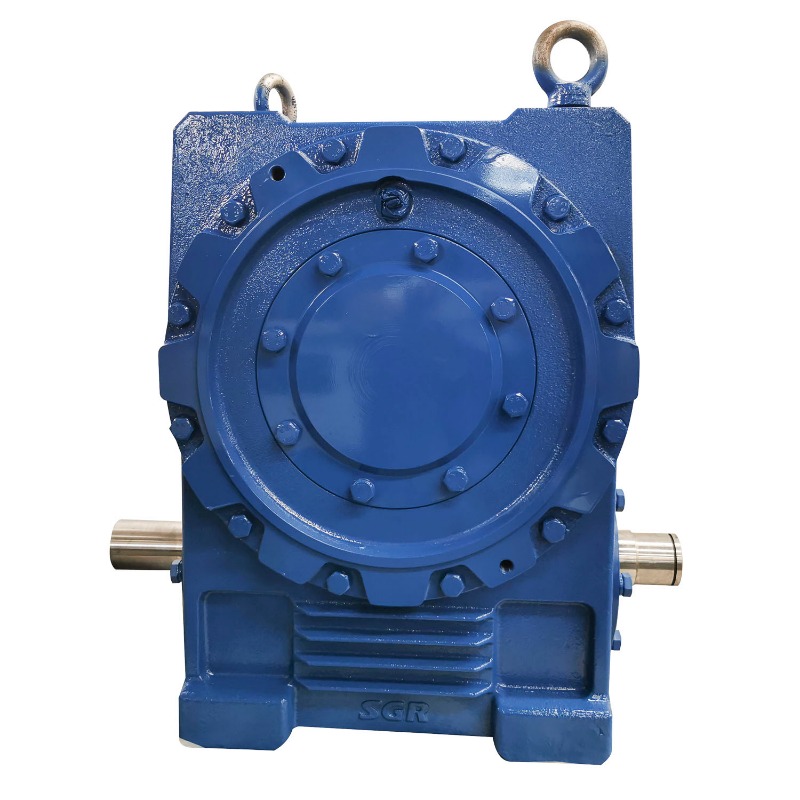

고효율 이중 엔벨로핑 웜기어 감속기

이중 포위 기어 설계로 성능 최적화

A의 기능을 최대한 활용하려면 이중 포위 기어 설계 , 여러 가지 요소를 꼼꼼하게 고려해야 합니다. 최적화는 단순히 기어박스를 선택하는 것이 아닙니다. 그것은 그것을 시스템에 올바르게 통합하는 것입니다. 약속된 성능과 서비스 수명을 달성하려면 적절한 정렬, 윤활 및 열 관리가 가장 중요합니다. 이러한 측면을 무시하면 이 견고한 설계의 고유한 이점이 무효화될 수 있습니다.

• 정밀 정렬: 잘못된 정렬은 실패의 주요 원인입니다. 이러한 장치는 웜과 기어가 서로 완벽하게 배치되도록 세심한 주의를 기울여 설치해야 합니다.
• 고급 윤활 시스템: 높은 미끄럼 접촉은 열을 발생시킵니다. 고품질, 고점도 오일을 사용한 전용 윤활 시스템은 마찰을 줄이고 열을 발산하며 마모를 방지하는 데 필수적입니다.
• 열 관리: 지속적인 고부하 작동의 경우 최적의 작동 온도를 유지하기 위해 팬이나 열교환기와 같은 외부 냉각 방법이 필요할 수 있습니다.
• 재료 선택: 웜은 일반적으로 강화된 강철로 만들어지는 반면, 기어는 마찰과 마모 특성을 효과적으로 관리하기 위해 더 부드러운 청동 합금으로 만들어지는 경우가 많습니다.

중부하 작업용 웜 기어박스의 산업 응용

견고한 성격 견고한 웜 기어박스 장비가 한계에 도달한 산업에서 없어서는 안 될 요소입니다. 컴팩트한 설치 공간에서 엄청난 토크를 제공하고 갑작스러운 충격 하중을 견딜 수 있는 능력은 중장비의 초석입니다. 광산에서 엄청난 중량을 이동하는 것부터 항공우주의 정확한 위치 지정에 이르기까지 이 기어박스는 모션 제어 분야의 숨은 영웅입니다.

• 채광 및 광물 가공: 극한 부하에서 신뢰성이 타협 불가능한 컨베이어 드라이브, 파쇄기 및 호이스트에 사용됩니다.
• 건설장비: 굴삭기 스윙 드라이브, 크레인 러핑 메커니즘 및 콘크리트 믹서 드럼에 필수적입니다.
• 자재 취급:
• 철강 공장 및 압연 공장: 엄청난 힘으로 뜨겁게 달궈진 금속을 다루는 롤러 테이블과 조작기에 사용됩니다.
• 항공우주 및 방위: 높은 응력 하에서 정확한 움직임이 필요한 미사일 발사 시스템 및 위성 위치 확인 메커니즘에서 발견됩니다.

고토크 감속기 선정

옳은 선택 고토크 감속 기어박스 이는 전체 시스템의 효율성, 비용 및 안정성에 영향을 미치는 중요한 결정입니다. 선택 프로세스에는 단순히 토크 등급을 검토하는 것 이상으로 적용 분야의 요구 사항, 환경 조건 및 수명 주기 비용을 전체적으로 고려하는 과정이 포함됩니다. 체계적인 접근 방식을 통해 귀하는 귀하의 특정 요구 사항에 적합할 뿐 아니라 최적인 기어박스를 얻을 수 있습니다.

• 부하 특성 정의: 부하의 특성(일정, 가변, 충격), 크기 및 필요한 시동 토크를 분석합니다.
• 감속비 및 출력 속도 결정: 입력 모터의 RPM에서 원하는 출력 속도를 얻기 위해 필요한 비율을 계산하십시오.
• 환경 조건 평가: 주변 온도, 먼지나 습기의 존재, 설치에 사용 가능한 공간 등의 요소를 고려하십시오.
• 서비스 요소 평가: 항상 잠재적인 과부하와 애플리케이션의 심각도를 고려한 서비스 팩터를 갖춘 기어박스를 선택하십시오.
• 수명주기 비용 고려: 초기 구매 가격 이상을 살펴보십시오. 예상되는 유지 관리, 에너지 효율성 및 정지 시간 비용을 고려하세요.

검토할 주요 사양

제조업체 데이터시트를 검토할 때 웜기어 감속기 , 귀하의 응용 분야에 완벽하게 일치하도록 이러한 중요한 사양에 세심한 주의를 기울이십시오.

FAQ

단일 엔벨로핑 웜기어와 이중 엔벨로프 웜기어의 주요 차이점은 무엇입니까?

근본적인 차이점은 기하학에 있습니다. 단일 외피(또는 원통형) 웜 기어 세트에서는 웜 기어만 원통형 웜을 부분적으로 감싸도록 목구멍이 뚫려 있습니다. 에서 이중 봉투 웜 기어박스 , 웜과 기어 모두 목이 막혔습니다. 이렇게 하면 기어를 감싸는 모래시계 모양의 웜과 동시에 웜을 감싸는 기어가 생성됩니다. 이러한 이중 엔벨로핑 동작으로 인해 맞물림 톱니 사이의 접촉 면적이 훨씬 더 커지며, 이는 단일 엔벨로프 설계에 비해 더 높은 토크 용량과 내구성의 핵심입니다.

이중 봉투 웜 기어박스가 더 비싼 이유는 ​​무엇입니까?

더 높은 비용 이중 봉투 웜 기어박스 복잡한 제조 과정에 직접적으로 기인합니다. 웜과 기어의 목구멍이 있는 모래시계 모양의 기하학적 구조는 생산하기가 매우 어렵습니다. 두 구성 요소가 넓은 접촉 영역에 걸쳐 완벽하게 맞물리도록 하려면 특수 정밀 CNC 기계와 엄격한 품질 관리가 필요합니다. 이 정밀한 접합 동작을 생성하는 데 필요한 추가 가공 시간, 전문 지식 및 검사 프로세스는 표준 웜 기어박스보다 초기 비용이 더 높지만 이는 까다로운 응용 분야에서 탁월한 성능과 수명으로 정당화되는 경우가 많습니다.

이중 봉투 웜 기어 드라이브를 어떻게 유지 관리합니까?

유지 이중 봉투 웜기어 드라이브 적절한 윤활 및 상태 모니터링에 중점을 두고 있습니다. 첫째, 높은 미끄럼 접촉은 전적으로 견고한 유막에 달려 있기 때문에 제조업체가 지정한 정확한 유형과 윤활제의 점도를 사용하는 것이 중요합니다. 정기적으로 오일 레벨을 점검하고 오염이나 성능 저하의 징후를 찾으십시오. 둘째, 과열이나 비정상적인 소음은 정렬 불량, 과부하 또는 윤활 문제를 나타낼 수 있으므로 작동 온도를 모니터링하고 소리의 변화를 들어보십시오. 마지막으로, 오일 교환 및 검사에 대한 엄격한 예방 유지보수 일정을 준수하여 마모를 사전에 해결하고 최대 서비스 수명을 보장합니다.

웜기어박스를 백스톱이나 부하 지지용으로 사용할 수 있습니까?

예, 다음을 포함하여 모든 웜기어 설계의 고유한 장점 중 하나입니다. 이중 봉투 유형은 역주행을 방지하는 자연스러운 능력입니다. 높은 마찰력과 웜 스레드의 특정 각도로 인해 시스템은 일반적으로 자동 잠금 기능을 갖습니다. 이는 출력 샤프트(기어)에 가해지는 힘이 입력 샤프트(웜)를 역구동할 수 없음을 의미합니다. 이 기능은 웜기어 감속기s 경사면의 컨베이어, 호이스트, 리프트와 같이 전력이 손실될 경우 부하가 제어할 수 없이 하강하는 것을 방지하기 위해 고장 방지 고정 메커니즘이 필요한 응용 분야에 탁월합니다.

대형 웜 기어박스의 고장 징후는 무엇입니까?

실패의 초기 징후를 인식 튼튼한 웜기어박스 치명적인 다운타임을 방지할 수 있습니다. 주요 지표에는 윤활 문제나 과부하를 나타내는 작동 온도의 눈에 띄는 증가가 포함됩니다. 갈리는 소리, 두드리는 소리 또는 과도한 윙윙거리는 소리와 같은 비정상적인 소음은 기어 톱니의 마모, 구멍 또는 정렬 불량을 암시합니다. 씰 주위에 눈에 보이는 오일 누출은 씰 고장을 의미하며, 이는 부적절한 윤활로 이어질 수 있습니다. 마지막으로 위치 정확도의 손실 또는 출력 샤프트의 백래시(자유로운 움직임) 증가는 즉각적인 조사와 유지 관리가 필요한 내부 마모의 명백한 기계적 징후입니다.
