세 가지 일반적인 유형의 감속기에 대해 알아보십시오.

산업용 드라이브 시스템 분야에서 감속기는 중요한 구성 요소 역할을 합니다. 각각 고유한 특성을 지닌 다양한 유형이 있지만 모두 동일한 기본 기능을 수행합니다. 즉, 모터의 고속, 저토크 출력을 장비에 필요한 저속, 고토크 출력으로 변환하는 동시에 관성을 일치시키고 시스템 강성을 향상시키는 것입니다.

시중에 나와 있는 다양한 감속기 중에서 귀하의 요구 사항에 가장 적합한 감속기를 어떻게 신속하게 식별하고 선택할 수 있습니까? 오늘은 가장 일반적인 세 ​​가지 유형의 감속기에 대해 살펴보겠습니다.

먼저 세 가지 유형의 감속기 비교를 보여 드리겠습니다.

기어 감속기

기어 감속기 일반적으로 헬리컬 또는 베벨 기어를 사용하며 단일, 이중 또는 삼중 스테이지 변속기 배열을 특징으로 합니다. 이는 상대적으로 단순한 구조와 높은 수준의 표준화가 특징입니다. 기어 간 맞물림을 통해 속도 감소가 달성되어 95%~98%의 전송 효율을 제공합니다.

변속비는 구동 기어와 피동 기어 사이의 잇수 비율로 정의됩니다. 이 장치는 제조 비용이 저렴하고 유지 관리가 용이하여 공작 기계 스핀들, 컨베이어 벨트 및 포장 기계와 같은 고속, 중간 부하 응용 분야에 적합합니다. 그러나 기어 감속기는 상대적으로 부피가 크고 공간을 많이 차지합니다. 또한 충격과 과부하에 대한 저항력이 제한되어 있어 잦은 시동-정지 주기나 무거운 하중 충격이 수반되는 작업에는 적합하지 않습니다.

현재 기어 감속기는 제한된 예산, 안정적인 작동 조건 및 적당한 정밀도 요구 사항을 특징으로 하는 일반 산업 응용 분야에 주로 사용됩니다.

유성기어 감속기

유성 기어 세트의 구조를 기반으로 유성 기어 감속기는 선 기어, 유성 기어 및 내부 링 기어의 맞물림을 통해 동기식 다치 동력 전달 및 대칭 하중 분배를 달성합니다. 이 제품은 컴팩트한 구조, 높은 강성 및 높은 정밀도가 특징입니다. 이 감속기는 매우 높은 토크 밀도를 제공하여 동일한 크기의 기존 기어 감속기보다 훨씬 뛰어난 출력 토크를 제공합니다.

또한 유성 기어 감속기는 높은 전달 효율, 정밀도, 강성 및 빠른 응답성을 특징으로 하는 동시에 고속 작동 및 넓은 온도 범위를 지원합니다. 이 제품은 무굴착 수평 방향 굴착 장치, 광산 호이스트, AGV 구동 시스템 및 풍력 발전과 같은 응용 분야에 널리 사용됩니다.

유성기어 감속기 demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

현재 유성 기어 감속기는 높은 정밀도, 높은 동적 응답, 공간 제약 내에서의 작동 또는 지속적인 고부하 성능이 필요한 산업, 기계 및 제조 응용 분야에 주로 적합합니다.

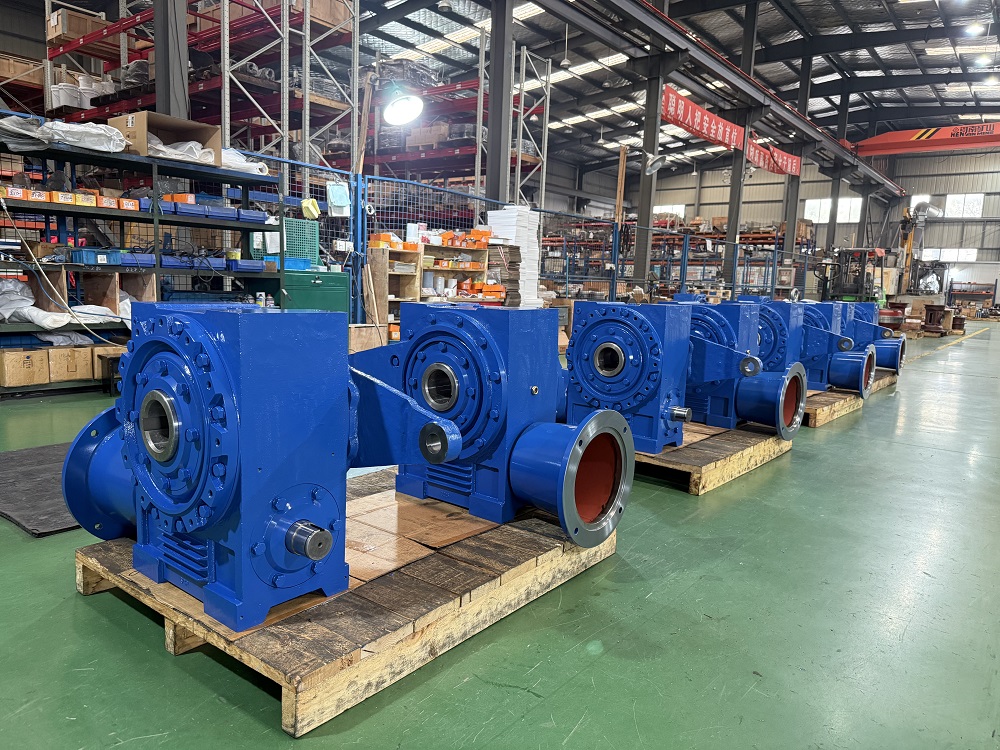

웜기어 감속기

웜기어 감속기 operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

그러나 웜기어 감속기는 상대적으로 낮은 전달 효율(50%~70%)이라는 한계가 있습니다. 높은 감속비, 자동 잠금 보호 및 저속, 고부하 작동이 필요한 응용 분야에 가장 적합하지만 고정밀 응용 분야에는 적합하지 않습니다.

제조 측면에서 SGR(Hezong Heavy Industry)과 같은 주요 제조업체의 장치는 웜과 기어 사이에 다중 톱니 맞물림 기능을 갖추고 있습니다. 웜은 20CrMnTi 강철로 제작되어 침탄, 담금질 및 기어 치형 연삭을 거치며, 웜 기어는 고성능 합금 청동을 사용하여 오래 지속되는 내마모성을 보장합니다. 이러한 설계 선택으로 인해 전송 효율이 높아지고 서비스 수명이 길어지며 동일한 사양의 표준 원통형 웜기어 세트에 비해 하중 지지력과 효율성이 크게 향상됩니다.

현재 웜기어 감속기는 엘리베이터, 자재 취급 및 리프팅, 광산, 화학 공장 건설 등 수직 전달이 필요한 분야에서 널리 사용됩니다.

세 가지 일반적인 유형의 감속기에는 각각 고유한 장점과 단점이 있습니다. 애플리케이션이 효율성과 비용 효율성을 우선시한다면 기어 감속기를 선택하는 것이 좋습니다. 정밀도, 강성 및 소형화가 우선순위인 경우 유성 감속기가 바람직합니다. 주요 요구사항이 높은 감속비와 자동 잠금 기능이라면 웜기어 감속기가 최선의 선택입니다.(저자, SGR, Angie Zhang)
