전력 전송의 정밀 제어 : 행성 기어 감속기의 설계 및 응용 전략

기본 개념과 작업 원칙 행성 기어 감속기

행성 기어 박스라고도하는 행성 기어 감속기는 정밀도 및 고효율 전송 장치의 유형입니다. 그들의 주요 기능은 속도를 줄이고 토크를 증가시키는 것입니다. 그들은 코어 구성 요소가 태양을 공전하는 행성처럼 중앙 기어를 중심으로 회전하는 고유 한 "행성"변속기 구조의 이름을 따서 명명되었습니다.

핵심 구성 요소와 그 기능

표준 행성 기어 감속기는 네 가지 주요 부분으로 구성됩니다.

1. 선 기어 : 기어 시스템의 중앙에 위치한 것은 구동 기어입니다. 일반적으로 모터 또는 기타 전원에 연결되며 전력 입력 역할을합니다.
2. 행성 기어 : 썬 기어 주위에 여러 기어가 골고루 분포되어 있습니다. 행성 캐리어에 장착 된 상태에서 그들은 자외선 차단으로 회전하면서 선 기어를 중심으로 회전합니다.
3. 행성 캐리어 : 모든 행성 기어를 보유하고 연결하는 프레임 워크. 그것은 출력 끝입니다 행성 기어 감속기 , 행성 기어가 회전하게함으로써 전력을 전달합니다.
4. 링 기어 : 모든 행성 기어를 둘러싸는 내부 이빨 링 기어. 일반적으로 고정되어 있으며 구동 기어 역할을합니다.

작업 원칙

행성 기어 감속기의 작업 과정은 다음과 같이 요약 될 수 있습니다.

1. 전원 입력 : 모터 또는 기타 전원이 선 기어 고속으로 회전합니다.
2. 전력 전송 : 회전 선 기어 주변과 맞물립니다 행성 기어 , 그들 자신의 축으로 회전하게합니다.
3. 회전과 혁명 : 이후 링 기어 고정되어 있습니다 행성 기어 are pushed by the 선 기어 , 자체 축에서 회전하는 동안 Sun Gear의 중앙 축을 중심으로 회전하게합니다. 이 혁명은 행성 캐리어 .
4. 전원 출력 : 행성 캐리어's 회전 속도는보다 상당히 낮습니다 선 기어's 속도이지만 토크는 증폭됩니다. 따라서, 행성 캐리어 출력 끝 역할을하여 속도 감소 및 토크 증폭의 효과를 달성합니다.

매개 변수 비교 : 행성 대 기타 전송 유형

장점을 강조하기 위해 다음은 간단한 비교가 있습니다. 행성 기어 감속기 평행 샤프트 기어 감속기 및 웜 기어 드라이브와 같은 다른 전통적인 변속기 유형.

행성 기어 감속기: Design, Applications, and Selection Guide

행성 기어 감속기는 고유 한 구조와 우수한 성능으로 인해 최신 정밀 구동 시스템의 핵심 구성 요소가되었습니다. 장비의 효율적이고 안정적인 작동을 보장하는 데 디자인, 응용 분야 및 올바른 선택 방법을 이해하는 것이 중요합니다.

행성 기어 감속기를위한 응용 전략

높은 정밀도, 높은 토크 밀도 및 소형 크기 덕분에 행성 기어 감속기 다양한 산업에서 중요한 역할을합니다. 주요 응용 프로그램 영역에는 다음이 포함됩니다.

• 정밀 드라이브 : 자동화 장비, CNC 공작 기계, 로봇 조인트, 의료 기기 및 인쇄 기계, 행성 기어 감속기s 정확한 속도와 위치 제어를 달성하는 데 사용됩니다. 낮은 백래시와 높은 강성은 정확한 모션 궤적과 반복적 인 포지셔닝 정확도를 보장하는 데 중요합니다.
• 강력한 응용 프로그램 : 야금, 채굴, 건설 기계 (예 : 크레인, 굴삭기) 및 풍력 터빈과 같은 거대한 토크를 견딜 수있는 장비. 행성 기어 감속기s 크기를 줄이고 전반적인 장비 효율성을 향상시키면서 엄청난 전력을 안정적으로 전송할 수 있습니다.
• 특수 환경 응용 프로그램 : 일부 특별히 설계되었습니다 행성 기어 감속기s 극한 환경에 적응할 수 있습니다. 예를 들어, 특수 씰과 윤활유가있는 모델은 고온, 저온, 진공 또는 청소실과 같은 가혹한 조건에서 안정적으로 작동하여 생산 라인의 연속성을 보장 할 수 있습니다.

선택 안내서 행성 기어 감속기

권리를 선택합니다 행성 기어 감속기 성능과 수명을 보장하는 데 핵심입니다. 선택 중에 고려해야 할 주요 매개 변수와 단계는 다음과 같습니다.

1. 성능 매개 변수 고려 사항
   • 비율 : 필요한 출력 및 입력 속도에 의해 결정됩니다. 일반적으로 정수 비율로 표현됩니다 (예 : 3 : 1, 5 : 1, 10 : 1).
   • 정격 토크 : maximum output torque that the 행성 기어 감속기 정격 조건에서 지속적이고 안전하게 처리 할 수 ​​있습니다. 필요한 작동 토크는이 값보다 작거나 동일해야합니다.
   • 백래시 : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • 정격 출력 속도 : output speed at which the reducer can operate stably for extended periods under rated torque.
   • 능률 : ratio of output power to input power, representing energy loss. The efficiency of a single-stage 행성 기어 감속기 일반적으로 매우 높습니다 (> 97%).
2. 장착 방법 및 인터페이스
   • 플랜지 및 입력 샤프트 : 모터의 장착 플랜지와 샤프트 직경과 완벽하게 일치해야합니다. 일반적인 인터페이스 유형에는 원통형, 스플라인 또는 키 샤프트가 포함됩니다.
   • 출력 엔드 인터페이스 : 고체 출력 샤프트, 키웨어가있는 중공 샤프트 또는 플랜지 장착 출력과 같은로드 요구 사항에 따라 적절한 출력 양식을 선택하십시오.
3. 환경 적 요인
   • 작동 온도 : 감속기가 예상되는 주변 온도 범위 내에서 안정적으로 작동 할 수 있는지 확인하고 필요한 경우 고온 또는 저온 윤활제를 선택하십시오.
   • Insress Protection (IP) 등급 : a 행성 기어 감속기 작업 환경의 먼지 및 수분 조건에 따라 적절한 IP 등급을 사용하여 내부 부품을 손상으로부터 보호합니다.

주요 행성 기어 감속기 매개 변수의 비교

사양이 다른 방법을 이해하는 데 도움이됩니다 행성 기어 감속기 다른 요구 사항을 충족하십시오. 다음은 주요 매개 변수를 비교합니다.

성능 최적화 및 산업 전망

행성 기어 감소 기술의 미래 개발은 고성능, 인텔리전스 및 지속 가능성에 대한 수요와 밀접한 관련이 있습니다. Shanghai Sgr Heavy Industry Machinery Co., Ltd.의 개발 경로는 특히 이러한 추세를 확인합니다. 소형, 모듈성, 낮은 진동, 저음 , 그리고 high-end R&D .

행성 기어 감속기 성능을 최적화하기위한 전략

산업 응용 분야에서 더 높은 정밀도의 요구를 충족시키기 위해 성능 최적화 행성 기어 감속기 다음 측면에 중점을 둡니다.

1. 모듈 식 및 표준화 된 설계 :
   • 전략 : 핵심 구성 요소를 설계함으로써 행성 기어 감속기 모듈 식 방식으로 (기어 세트, 하우징과 같은) 기어 비율이 다르고, 토크 및 장착 방법을 신속하게 조립할 수 있습니다. 이는 사용자 정의 시간이 크게 단축되고 생산 비용이 줄어 듭니다. Shanghai Sgr Heavy Industry Machinery Co., Ltd.는 이러한 업계 트렌드를 따라이 개념을 제품 라인에 통합하여 생산 효율성과 시장 대응 성을 향상시킵니다.
   • 매개 변수 Comparison : 모듈 식 디자인은 상당한 이점을 제공합니다 배달 시간 그리고 비용 전체 사용자 정의와 비교합니다.

     	모듈 식 제품	맞춤형 제품
     	짧은 배송 시간, 저렴한 비용 .	배송 시간이 길고 비용이 더 높습니다 .

2. 소음 및 진동 감소 기술 :
   • 전략 : 소음과 진동 감소 행성 기어 감속기 성능 및 사용자 경험을 향상시키는 데 핵심입니다. 이것은 주로 기어 치아 프로파일을 최적화하고 고정화 분쇄 프로세스 (예 : Shanghai SGR의 4 축 복잡한 프로파일 연삭기)를 사용하고 고성능 하우징 재료 및 댐핑 구조를 선택함으로써 달성됩니다. 정확한 조립 및 밸런싱은 또한 진동 원을 효과적으로 줄입니다.
   • 기술 비교 :

     	표준 박차 기어	헬리컬 기어	정밀 접지 기어
     	소음과 진동이 더 큽니다 소음 요구 사항이 적은 응용 프로그램에 적합합니다.	소음과 진동이 작습니다 , 높은 부하 용량, 고도로 및 고정밀 애플리케이션에 적합합니다.	매우 낮은 소음과 진동 상하이 SGR과 같은 고급 제조업체의 핵심 기술을 대표하는 최고 정확도.

미래의 트렌드 행성 기어 감속기 기술

개발에 기초합니다 Shanghai Sgr Heavy Industry Machinery Co., Ltd., 업계의 주요 미래 트렌드는 다음과 같습니다.

1. 지능과 디지털화 :
   • 경향 : 미래 행성 기어 감속기s 단순한 기계적 구성 요소 이상이 될 것입니다. 센서를 통합하여 자체 온도, 진동 및 윤활 상태를 실시간으로 모니터링하고 분석을 위해 데이터를 클라우드에 업로드 할 수 있습니다. 이것은 가능합니다 예측 유지 보수 , 실패가 발생하기 전에 조기 경고를 제공하여 비용이 많이 드는 가동 중지 시간을 방지합니다.
   • 상하이 SGR과의 관련성 : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. 경량 및 높은 통합 :
   • 경향 : 로봇 공학 및 자동화 장비는 더 작은 크기와 무게가 낮아짐에 따라 행성 기어 감속기s 더 작고 가벼워지기 위해 진화하고 있습니다. 새로운 재료, 제조 공정 (예 : 통합 성형 기술) 및 최적화 된 구조 설계를 통해 감속기는 높은 하중 용량을 유지하면서 더 작은 크기와 가벼운 가중치를 달성 할 수 있습니다.
3. High-Precision Manufacturing and R&D :
   • 경향 : 높은 정밀도는 a의 핵심입니다 행성 기어 감속기's 경쟁력. 국내 혁신적인 토 로이드 웜 및 호브 측정 기기와 같은 고급 장비를 갖추고 박사와 선임 엔지니어로 구성된 R & D 팀은 제품 정확도를 개선하고 기술 해자를 구축하는 데 중요합니다. Shanghai Sgr Heavy Industry Machinery Co., Ltd.의 성공은 고급 장비 및 인재에 대한 장기 투자에 대한 증거입니다.

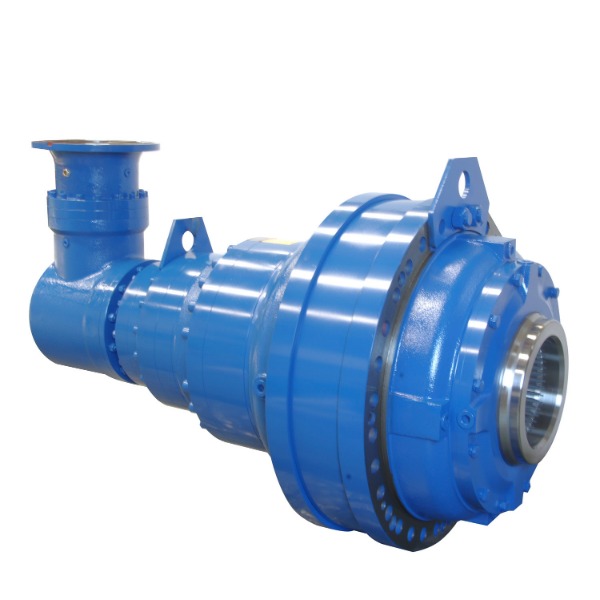

플랜지 입력 직각 큰 출력 토크 행성 기어 박스
