대량 감속기에서 행성 기어 감속기 작은 크기, 높은 전송 효율, 넓은 감소 범위, 높은 정밀도 및 기타 여러 장점으로 인해 서보, 스테퍼, DC 및 기타 전송 시스템에서 널리 사용됩니다. 행성 기어 감소기의 기능은 정확한 전송을 보장하는 전제에 따라 속도를 줄이고 토크를 늘리며 관성 비율의 부하/모터 모멘트를 줄이는 것입니다.

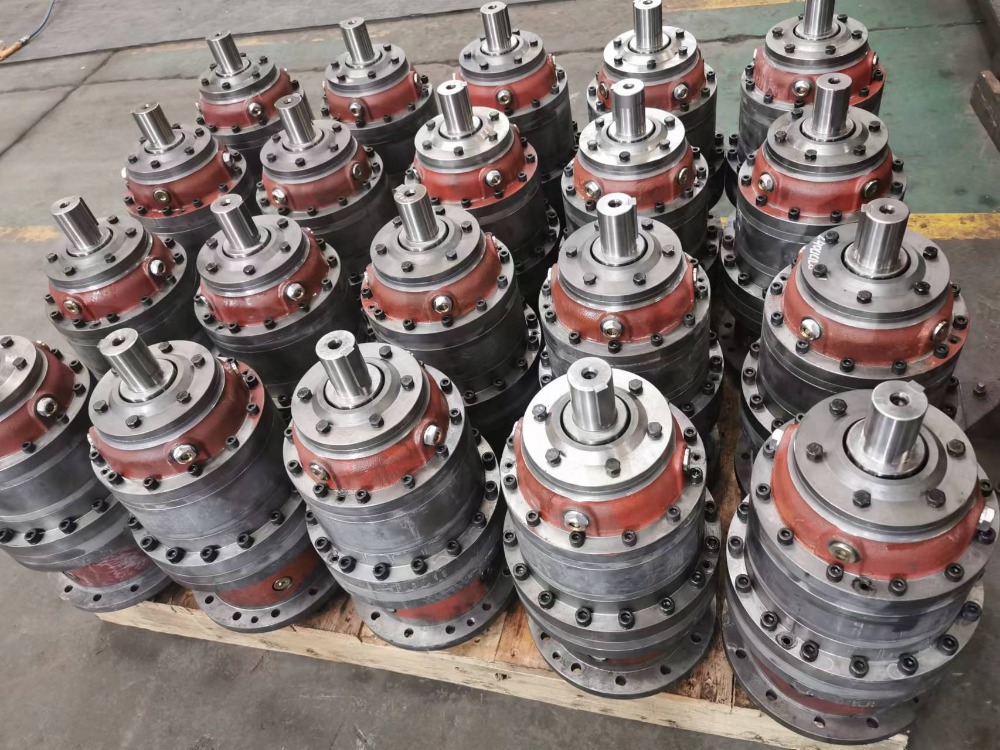

SGR의 제품 시스템에서 주요 유성 기어 감속기 제조업체 중 하나 인 Planetary Gear Reder는 또한 "스타 제품"중 하나입니다. SGR에 의해 개발되고 생산 된 N 시리즈 Planetary Gear Reducer는 20CRMNTI 기류 및 켄칭 기어 연삭을 사용하여 여러 치아를 사용하여 부하, 안정 및 안정적인 작동, 높은 기계적 효율 및 기타 장점을 분할합니다. 2009 년 초, N 시리즈 Planetary Gear Reduer는 그해 China Gear Professional Association의 "기어 산업의 과학 및 기술 업적"인증서의 첫 번째 상을 수상했으며 "상하이 첨단 기술 업적 변환 프로젝트"로 인정 받았으며 발명 특허를 얻었습니다.

(1) 행성 기어 감속기의 전송 원리

행성 기어 감속기의 기본 변속기 구조는 4 개의 부분으로 나뉩니다.

Sun 기어 : 모터 출력 샤프트에 연결된 행성 기어 시스템의 중앙에 위치하고 있습니다.

Planetary 기어 : 선 기어 주위에서 회전하며, 일반적으로 다수의 행성 기어가 있으면 하중 분포를 보장합니다.

Planet Carrier : 일반적으로 출력 샤프트에 연결된 행성 기어를 지원합니다.

④ 외부 링 기어 : 행성 기어는 외부 링 기어와 메쉬하여 출력 샤프트에 전력을 전달합니다.

행성 기어 감소의 구동 원은 직접 연결을 통해 선 기어를 시작하고 Sun Gear는 행성 기어 캐리어에 조립 된 행성 기어를 구동합니다. 전체 행성 기어 시스템은 외부 링 기어를 따라 자동으로 회전하며, 행성 캐리어는 출력 샤프트를 연결하여 감속 목적을 달성합니다. 더 높은 감소 비율은 여러 세트의 스테이지 기어와 행성 기어를 곱하고 축적해야합니다.

(2) 행성 기어 감속기의 감속 특성

에이. 높은 토크, 강한 부하 : 기존의 병렬 기어 변속기와 비교하여 행성 기어 감속기는 높은 토크와 소형 구조의 장점을 가지고 있습니다. 전통적인 기어는 두 기어 사이의 지점 접촉 표면이 거의 압출되어 구동되며, 모든 하중은 기어 간 접촉면 표면에 거의 집중되어 기어 사이의 마찰과 골절이 쉽게 발생합니다. 행성 기어 감속기는 기어 접촉 표면에 여러 개의 넓은 영역과 360도 균일 하중이 있습니다. 다중 기어 표면은 즉시 즉각적인 충격 부하를 균일하게 지냅니다. 높은 토크의 영향을 더 견딜 수 있으며, 하중이 높기 때문에 몸과 베어링 부품이 손상되거나 파손되지 않습니다.

비. 소형 구조 및 작은 크기 : 전통적인 기어 감속기와 비교하여 행성 기어 감속기는 소형 구조와 작은 크기의 장점을 갖습니다. 기존 기어 감소기의 감소 비율은 기어 수의 다중 값으로 생성되어야하며, 크고 작은 기어 사이에 특정 간격이 있으므로 기어 박스에는 수용 할 수있는 공간이 넓습니다! 높은 감소 비율을 달성하려면 2 개 이상의 환원 기어 박스를 연결하고 결합하여 매우 큰 부피와 무게를 만듭니다. 행성 기어 감속기의 구조는 필요한 수의 섹션에 따라 반복적으로 연결 될 수 있으며 여러 섹션을 별도로 결합 할 수 있습니다. 행성 기어 감속기는 소형 구조, 작은 크기, 가벼운 무게 및 가벼운 외관을 가지며 응용 시나리오가 더 다양합니다.

기음. 고효율 및 저음 : 전통적인 기어 감속기와 비교하여 유성 기어 감소기는 고효율 및 저음의 장점을 가지고 있습니다. Planetary Gear 조합은 독특한 멀티 포인트 균일 한 착용감을 가지며 외부 기어 링의 아크 강화 구조는 외부 기어 링과 행성 기어가 밀접하게 결합되며 기어는 높은 수준의 착용감을 갖습니다. 행성 기어 감속기의 효율을 향상시키는 것 외에도 설계 자체는 고전득 위치를 달성 할 수 있습니다. 또한, 외부 기어 링과 동시에 다중 행성 기어를 메시함으로써, 행성 기어 감속기는 단일 기어의 하중을 감소시켜 노이즈를 줄입니다.

(3) SGR의 N 시리즈 행성 기어 감속기의 기계적 파라미터

SGR에 의해 개발되고 생성 된 N 시리즈 행성 기어 리드 레서의 기계적 파라미터는 다음과 같습니다.

· 링 기어 사양 : 200 ~ 885mm

· 출력 토크 범위 : T2≤540000n.m

· 속도 비율 : i ≥3

· 모듈 식 설계, 직렬화 된 사양 및 전문화 된 생산

· 입력 끝에는 둥근 구멍, 스플라인 구멍, 둥근 샤프트, 내부 또는 외부 스플라인 샤프트, 추가 플랜지, 브레이크 등이 있습니다. N 시리즈 행성 기어 감속기는 유압 모터 또는 전자기 모터 등에 적합합니다.

· 출력 엔드 유형에는 원형 샤프트, 중공 샤프트, 확장 디스크가있는 중공 샤프트, 내부 또는 외부 스플라인 샤프트, 추가 연결판, 기어, 플랜지 등이 있습니다.

· 냉각 및 윤활 장치, 체크 밸브 등과 같은 일치하는 액세서리가 많이 있으며 사용자는 필요에 따라 일치하는 액세서리를 선택할 수 있습니다.

또한 SGR의 N 시리즈 Planetary Gear Reder의 제품 위치는 다음과 같습니다. "수입 유사한 감속기 교체"(Brevni, Dynamic, Rossi, Bonfilioli 등과 같은 유사한 브랜드로 대체 될 수 있음). 설계 개념 및 생산 기술은 일부 유럽 국가와 동기화됩니다. 현지화 된 서비스로 인해 건설 기계, 선박 보조 기계, 채굴 기계, 섬유 인쇄 및 염색 기계와 같은 산업 분야의 사용자가 비용 성능이 우수한 경우 인식했습니다. (저자 : SGR, Angie Zhang)
